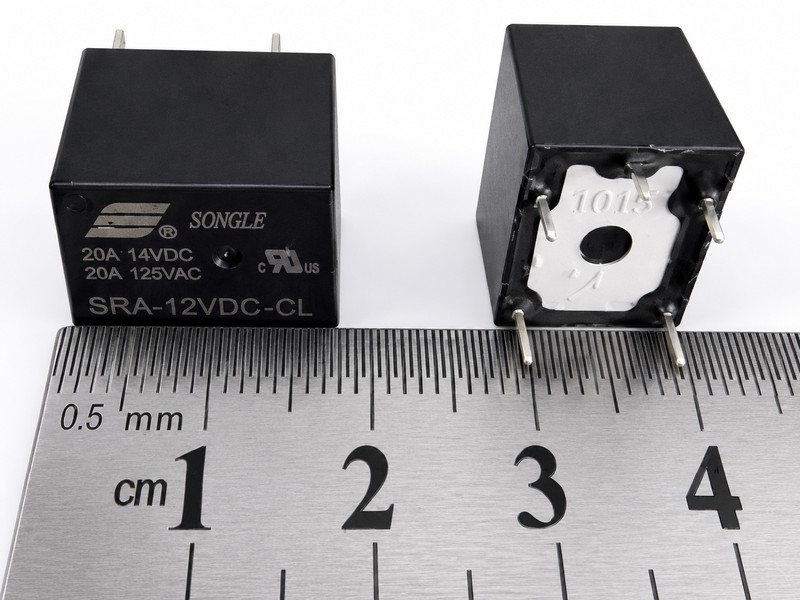

Реле 12V 20A SRA-12VDC-CL Songle 5 pin электромагнитное автомобильное

Реле 12V 20A SRA-12VDC-CL Songle 5 pin электромагнитное автомобильное

Реле SRA-12VDC-CL от бренда Songle — это компактное, но мощное электромеханическое реле широкого спектра применения. Благодаря питанию катушки управления от 12 Вольт постоянного тока, оно идеально подходит для использования в автомобильной электронике (бортовая сеть 12В), а также в системах «умного дома», охранных сигнализациях и различных модулях автоматики.

Реле имеет 5 контактов и работает по принципу перекидного контакта (одна группа на переключение — SPDT). Это значит, что при подаче управляющего сигнала на катушку, реле может как замыкать одну цепь, так и одновременно размыкать другую. Герметичный пластиковый корпус защищает внутренние механизмы от пыли и влаги.

Основные технические характеристики:

• Модель: SRA-12VDC-CL (производитель Songle).

• Напряжение управления (катушки): 12 В (DC — постоянный ток).

• Ток потребления катушки: ~50 мА.

• Максимальное коммутируемое напряжение: до 250 В (AC — переменный ток).

• Максимальный коммутируемый ток: до 10 А (при 250V AC) / до 20 А (при 14V DC).

• Количество контактов: 5 pin (шаг под печатную плату).

• Тип контактов: 1 перекидной (COM, NO, NC).

Где чаще всего используется:

• Автомобильная электроника: подключение сигнализаций, центральных замков, дополнительного освещения, стеклоподъемников.

• Модули реле для плат Arduino, ESP8266/ESP32 и Raspberry Pi (через транзисторный ключ).

• Управление бытовыми приборами (до 2 кВт) в системах умного дома.

• Промышленные системы управления и автоматики.

Совет от мастера: Обратите внимание на маркировку тока! Заявленные 20А реле способно выдержать только при работе с низковольтной нагрузкой (например, 12В в автомобиле). Если же вы планируете коммутировать через него сеть 220В (переменный ток), максимальный безопасный ток составляет 10А (это примерно 2.2 кВт). Также очень важное правило для радиолюбителей: катушка реле обладает индуктивностью. Если вы управляете ей через транзистор или микроконтроллер, обязательно припаивайте защитный диод (например, 1N4148 или 1N4007) параллельно катушке в обратной полярности. Без диода ЭДС самоиндукции в момент выключения реле мгновенно сожжет ваш управляющий транзистор!
