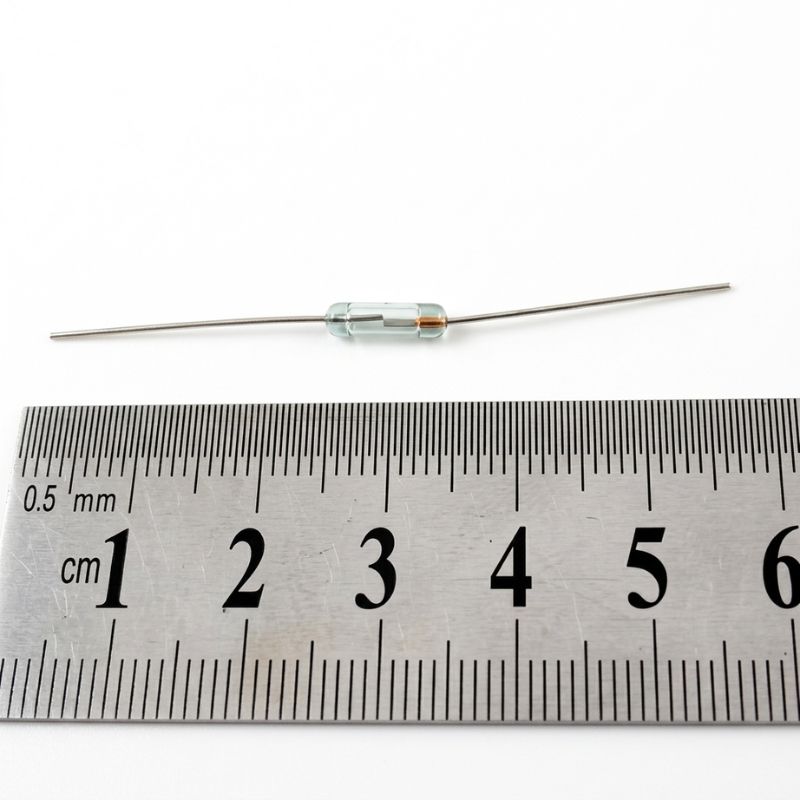

3*10 Предохранитель стеклянный плавкий с выводами, 5А 250В

3*10 Предохранитель стеклянный плавкий с выводами, 5А 250В

Стеклянный предохранитель 3х10 мм (с выводами под пайку) — это миниатюрный компонент базовой защиты электронных схем от короткого замыкания и критических перегрузок по току. Главная особенность этой модели — наличие аксиальных проволочных выводов (так называемых «пиктейлов»), приваренных непосредственно к металлическим колпачкам. Это позволяет впаивать предохранитель прямо в отверстия печатной платы (THT-монтаж) без необходимости покупать и устанавливать дополнительные пластиковые или металлические держатели (колодки).

Прозрачный стеклянный корпус (диаметром 3 мм и длиной 10 мм) позволяет визуально контролировать целостность внутренней нити: если предохранитель перегорел, это сразу видно невооруженным глазом. Деталь рассчитана на максимальный рабочий ток 5 Ампер при напряжении в сети до 250 Вольт, что делает её идеальной для защиты входных цепей питания в компактной бытовой технике.

Основные технические характеристики:

• Тип компонента: Плавкий предохранитель (Fast-acting / быстродействующий).

• Конструкция: Стеклянная колба с проволочными выводами (для пайки на плату).

• Номинальный ток срабатывания: 5 А.

• Максимальное рабочее напряжение: 250 В (подходит для сети 220В).

• Габариты колбы: 3 х 10 мм.

Где чаще всего используется:

• Компактные импульсные блоки питания и зарядные устройства для телефонов / ноутбуков.

• LED-драйверы и электронные балласты энергосберегающих ламп.

• Платы управления мелкой бытовой техникой (кофеварки, блендеры, мультиварки).

• Малогабаритные измерительные приборы и портативная электроника.

Совет от мастера: Если в вашем устройстве сгорел предохранитель на 5А, никогда не спешите просто впаять новый или, тем более, ставить вместо него «жучка» (кусок толстого медного провода). Предохранитель очень редко перегорает сам по себе от «скачка напряжения». Обычно его сгорание — это следствие серьезного короткого замыкания дальше по схеме (например, пробит диодный мост, сгорел ШИМ-контроллер или силовой транзистор). Если вы впаяете нового «жучка» не устранив причину, при следующем включении взорвется половина платы. Также, при монтаже этого предохранителя, старайтесь паять выводы быстро (до 3 секунд): сильный перегрев металлического колпачка паяльником может расплавить внутренний припой, и предохранитель выйдет из строя еще до начала работы.
