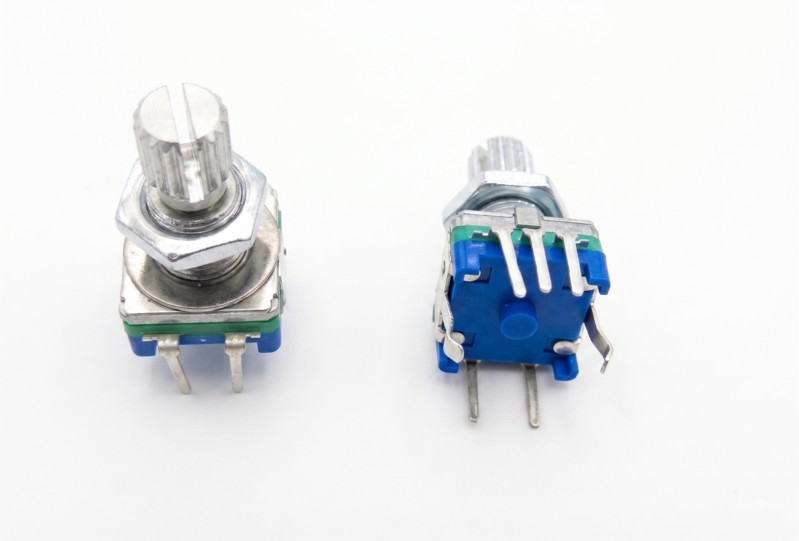

EC11 энкодер поворотный с кнопкой 5V 10mA

EC11 энкодер поворотный с кнопкой 5V 10mA

Инкрементальный поворотный энкодер EC11 — это электромеханическое устройство, преобразующее физическое вращение вала в серию цифровых импульсов. В отличие от классического потенциометра, энкодер не имеет крайних положений и вращается на 360 градусов бесконечно, выдавая квадратурный сигнал (сдвиг фаз), по которому микроконтроллер определяет направление и угол поворота. Главное преимущество этой модели — наличие встроенной тактовой кнопки, которая срабатывает при легком нажатии на вал. Это делает EC11 идеальным многофункциональным инструментом: вращением вы листаете меню или меняете значение, а нажатием — подтверждаете выбор.

Компонент рассчитан на работу в слаботочных цепях управления (5В, 10мА) и имеет мягкий, четкий тактильный «клик» (шаг) при вращении.

Основные технические характеристики:

• Тип устройства: Инкрементальный поворотный энкодер.

• Модель: EC11.

• Рабочее напряжение / макс. ток: 5 В / 10 мА.

• Угол вращения: 360° (неограниченный).

• Наличие кнопки: Есть (встроенная в вал, замыкает контакты при нажатии).

• Тип выходного сигнала: Цифровой квадратурный (код Грея).

• Монтаж: Выводной (на печатную плату).

Где чаще всего используется:

• Создание панелей управления для самоделок на базе Arduino, ESP8266, STM32.

• Навигация по меню и настройка параметров в 3D-принтерах и ЧПУ-станках (CNC).

• Регулировка громкости и тембра в автомобильных магнитолах и домашних усилителях звука.

• Замена изношенных энкодеров в панелях управления микроволновых печей, стиральных машин.

Совет от мастера: Самая большая проблема, с которой сталкиваются новички при работе с EC11 (особенно в Arduino) — это аппаратный «дребезг контактов». Если подключить сигнальные выводы A и B прямо к микроконтроллеру, то из-за микроскопических искр при замыкании один физический шаг может засчитаться программой как 3-4 оборота. Чтобы этого избежать, используйте специальные библиотеки с программным «антидребезгом» (debounce), или добавьте простейший аппаратный RC-фильтр (резисторы 10 кОм и керамические конденсаторы 0.1 мкФ на сигнальные линии к земле). Также помните: на стороне, где 3 контакта, центральный вывод — это общая линия, которую чаще всего подключают к GND.
