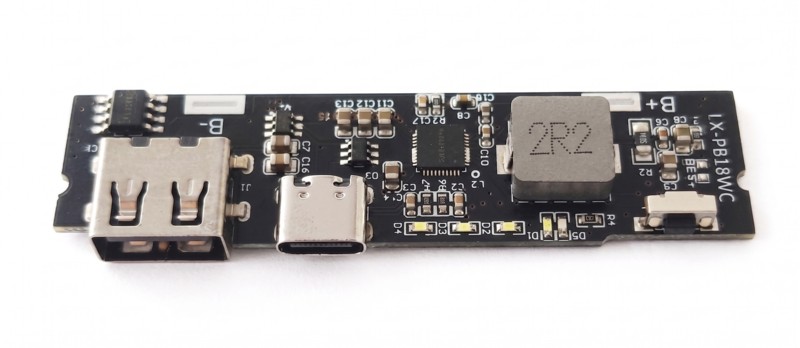

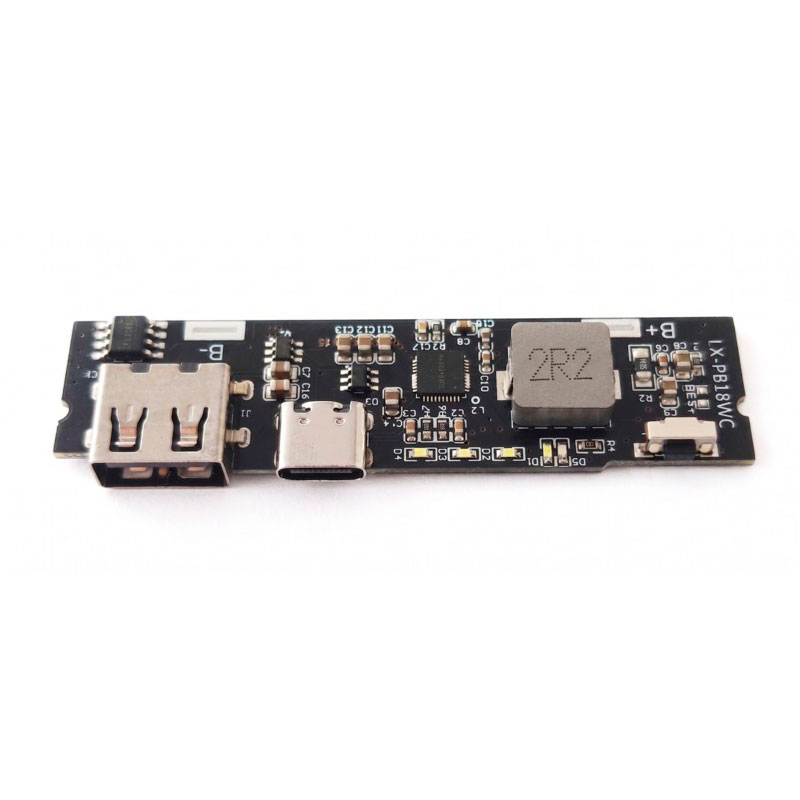

Плата повербанка 18w быстрой зарядки QC3.0/PD USB + Type-C для Li-ion

Плата повербанка 18w, модуль быстрой зарядки QC3.0/PD USB + Type-C для Li-ion

Модуль быстрой зарядки на 18W — это современная и мощная плата управления, предназначенная для создания собственного высокопроизводительного Power Bank или ремонта существующего. Благодаря поддержке самых популярных современных протоколов быстрой зарядки (Quick Charge 3.0 и Power Delivery), этот контроллер способен заряжать ваши смартфоны, планшеты и другие гаджеты в несколько раз быстрее, чем стандартные 5-вольтовые модули.

Плата оснащена двумя универсальными портами. Классический разъем USB-A работает на отдачу энергии, поддерживая высокие токи для быстрой зарядки подключенных устройств. Порт Type-C является двусторонним: он работает как на быструю зарядку самого повербанка от сети, так и на отдачу энергии для зарядки современных гаджетов по протоколу PD. Модуль рассчитан на работу с литий-ионными (Li-ion) или литий-полимерными (Li-Po) аккумуляторами с номинальным напряжением 3.7В (например, популярные форматы 18650 или 21700).

Основные технические характеристики:

• Максимальная мощность: 18 Вт.

• Поддержка протоколов: QC 3.0, Power Delivery (PD) и другие распространенные стандарты.

• Входные/выходные интерфейсы: 1x USB Type-A (выход), 1x USB Type-C (вход/выход).

• Совместимый тип аккумуляторов: Li-ion / Li-Po (номинал 3.7В, полный заряд 4.2В).

• Схема подключения АКБ: Исключительно параллельная.

• Защита: От перезаряда, чрезмерного разряда, короткого замыкания и перегрева.

Где чаще всего используется:

• Сборка мощных самодельных повербанков из аккумуляторов 18650/21700.

• Модернизация или ремонт старых Power Bank (замена слабой платы на быструю).

• Создание автономных источников питания для роутеров и LED-освещения.

• Интеграция резервного питания в портативные колонки и самодельные устройства.

Совет от мастера: При сборке повербанка с этой платой есть три золотых правила. Первое и самое главное — строго соблюдайте полярность! Подключение аккумулятора наоборот (плюс к минусу платы) мгновенно сожжет контроллер без возможности восстановления. Второе — все аккумуляторы в сборке должны быть соединены только параллельно (плюс к плюсу, минус к минусу). И третье — поскольку плата выдает мощность 18 Вт, токи от аккумуляторов к плате могут достигать 5-6 Ампер. Используйте для этого соединения исключительно толстые медные провода; тонкие проводки просто расплавятся или плата будет постоянно уходить в защиту из-за просадки напряжения на них.
