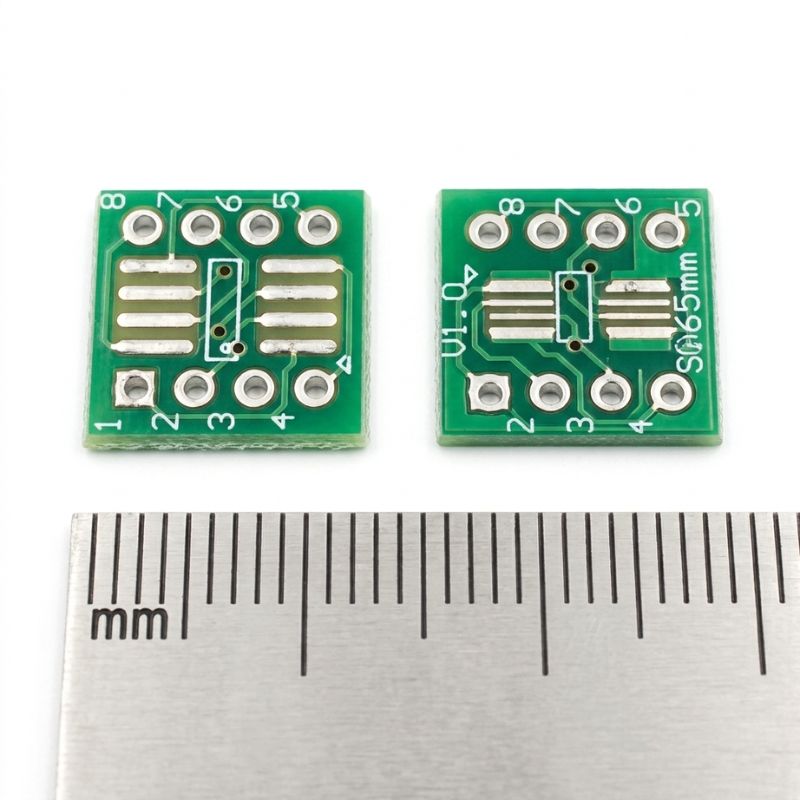

Плата SOP8 переходник адаптер на DIP8 SMD SOIC8

Плата SOP8 переходник адаптер на DIP8 SMD SOIC8

Плата-переходник SOP8 на DIP8 — это миниатюрный, но абсолютно незаменимый компонент для радиолюбителей, инженеров и мастеров по ремонту электроники. Этот адаптер позволяет легко преобразовать микросхему в миниатюрном корпусе для поверхностного монтажа (SMD типа SOP8 или SOIC8) в стандартный выводной формат DIP-8.

Благодаря этому переходнику вы сможете без проблем устанавливать современные SMD-микросхемы в обычные беспаечные макетные платы (Breadboard) для тестирования схем, а также использовать их в стандартных панельках программаторов (например, CH341A) для считывания или прошивки памяти. Плата имеет высокое качество изготовления, луженые контакты для легкой пайки и четкую маркировку выводов (от 1 до 8).

Основные технические характеристики:

• Тип адаптера: Переходник с поверхностного монтажа (SMD) на выводной (DIP).

• Совместимые корпуса микросхем: SOP-8, SOIC-8.

• Шаг контактов на стороне SMD: 1.27 мм.

• Шаг контактов на стороне DIP: 2.54 мм (стандартный шаг).

• Расстояние между рядами DIP: 7.62 мм.

• Материал платы: Текстолит FR-4.

Где чаще всего используется:

• Прошивка микросхем памяти (EEPROM, SPI Flash) в программаторах без специальных прищепок.

• Макетирование и тестирование новых схем на беспаечных макетных платах.

• Ремонт электроники (установка SMD-аналога вместо снятой с производства DIP-микросхемы).

• Радиолюбительские DIY-проекты и разработка прототипов.

Совет от мастера: Для ровной и надежной припайки SMD-микросхемы к этому переходнику используйте простую технику: сначала нанесите немного флюса и припаяйте только один крайний контакт. Убедитесь, что микросхема стоит ровно относительно всех дорожек. Если есть перекос — просто прогрейте этот один контакт и выровняйте деталь. После этого смело пропаивайте все остальные ножки. Также обратите внимание: для установки платы в макетку или программатор вам понадобятся стандартные штыревые разъемы (PLS-планки с шагом 2.54 мм), которые обычно припаиваются по краям переходника.
