Модуль D4184, MOSFET PWM транзисторный ключ 5–30V 50A, драйвер нагрузки

Модуль D4184, MOSFET PWM транзисторный ключ 5–30V 50A, драйвер нагрузки

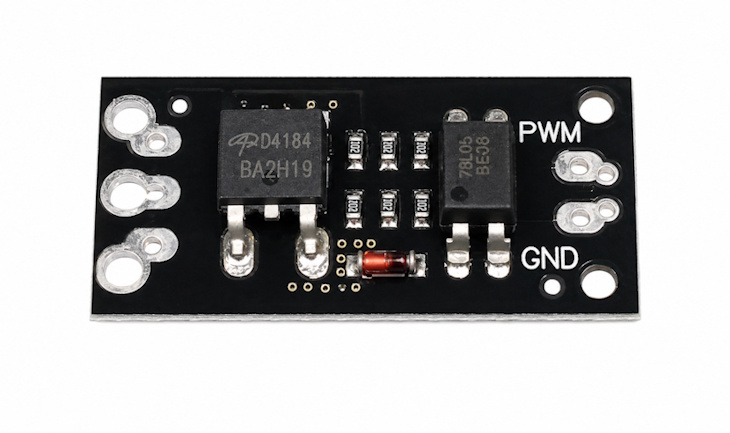

Модуль транзисторного ключа D4184 — это мощный электронный переключатель (драйвер нагрузки), построенный на базе параллельно соединенных полевых MOSFET-транзисторов. Его главная задача — управлять мощными потребителями постоянного тока (DC) с помощью слаботочных логических сигналов от микроконтроллеров (Arduino, ESP32, Raspberry Pi) или обычных кнопок. В отличие от классических механических реле, этот модуль не имеет подвижных контактов, поэтому работает абсолютно бесшумно, не искрит и обладает практически неограниченным ресурсом срабатываний.

Особенностью модуля является полная поддержка высокочастотной широтно-импульсной модуляции (ШИМ / PWM) до 20 кГц. Это позволяет не просто включать и выключать нагрузку, но и плавно регулировать яркость мощных светодиодных лент, скорость вращения двигателей постоянного тока или интенсивность нагревательных элементов. Модуль имеет широкий диапазон управляющего напряжения (от 3.3В до 20В), что делает его универсальным для любой логики.

Основные технические характеристики:

• Рабочее напряжение нагрузки (Vin): 5 В – 30 В (DC).

• Ток нагрузки: 15 А (длительный без охлаждения), до 50 А (пиковый, с радиатором).

• Максимальная мощность: 400 Вт (при комнатной температуре).

• Управляющее напряжение (Trigger / PWM): 3.3 В – 20 В.

• Частота ШИМ (PWM): 0 – 20 кГц.

• Элементная база: Сдвоенные транзисторы AOD4184 (или аналоги).

• Рабочая температура: -40°C … +85°C.

Где чаще всего используется:

• Управление мощными двигателями постоянного тока и водяными помпами.

• Драйвер для диммирования мощных LED-лент и матриц.

• Управление клапанами, соленоидами и элементами Пельтье.

• Создание систем «Умного дома» и автоматизация полива.

Совет от мастера: Маркировка «50А» часто вводит новичков в заблуждение. Вы должны понимать, что 50 Ампер — это абсолютный пиковый (кратковременный) ток самих транзисторов. В реальных условиях этот модуль стабильно и без дополнительного охлаждения «держит» ток до 15А (или 400 Вт мощности), что уже является отличным показателем! Если ваша нагрузка потребляет больше 15А, вам обязательно нужно приклеить на транзисторы радиатор охлаждения (через теплопроводный клей) и, желательно, обеспечить обдув кулером. Также помните: модуль коммутирует «минус» (землю), поэтому «плюс» нагрузки всегда подключен напрямую.
