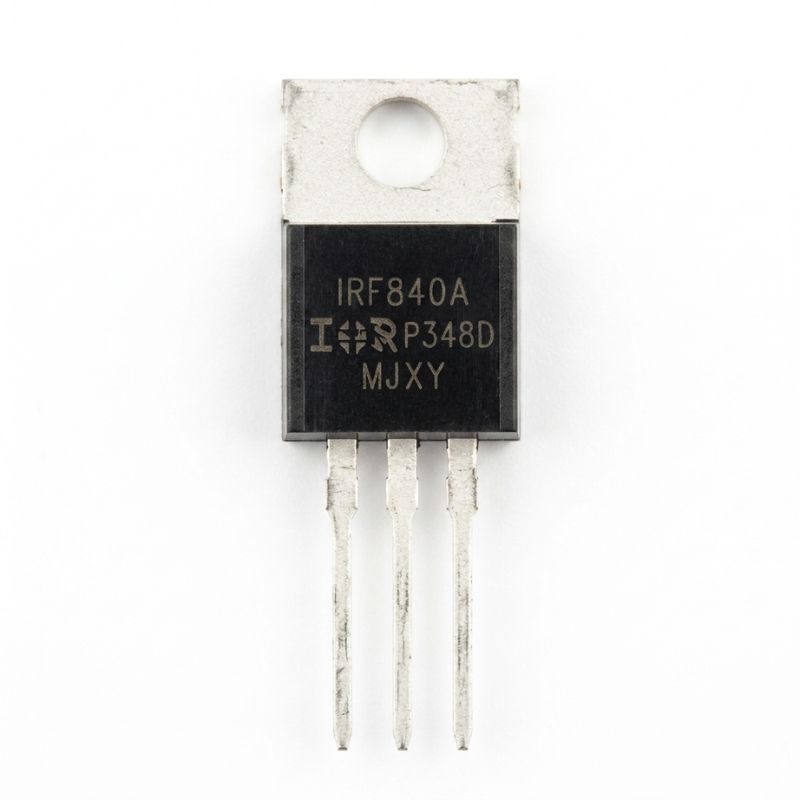

Транзистор IRF840A MOSFET N-Ch 500V 8A TO-220

Транзистор IRF840A MOSFET N-Ch 500V 8A TO-220

Силовой полевой транзистор IRF840A — это высоконадежный N-канальный MOSFET, разработанный для коммутации высоких напряжений в импульсной электронике. Способность выдерживать напряжение сток-исток до 500 Вольт при постоянном токе до 8 Ампер делает его универсальным и очень популярным компонентом для ремонта сетевых блоков питания.

Индекс «A» в маркировке (IRF840A) означает улучшенную генерацию кристалла с повышенной устойчивостью к лавинному пробою и сниженными потерями на переключение. Этот транзистор отличается высокой надежностью при работе с индуктивными нагрузками (трансформаторами, дросселями) и имеет сопротивление открытого канала 0.85 Ом. Компонент выполнен в классическом выводном корпусе TO-220 для удобного крепления на теплоотводящий радиатор.

Основные технические характеристики:

• Модель: IRF840A (IRF840APBF).

• Тип транзистора: N-канальный MOSFET.

• Максимальное напряжение сток-исток (|Uds|): 500 В.

• Максимальный постоянный ток стока (|Id|): 8 А.

• Сопротивление открытого канала (Rds): 0.85 Ом.

• Предельное напряжение затвор-исток (|Ugs|): ±30 В.

• Максимальная рассеиваемая мощность (Pd): 125 Вт.

• Корпус: TO-220 (выводной, для монтажа THT).

Где чаще всего используется:

• Ремонт импульсных блоков питания (ИБП / SMPS) в бытовой и компьютерной технике.

• Электронные балласты для освещения и преобразователи напряжения (DC-DC, AC-DC).

• Системы управления электродвигателями.

• Высоковольтные самодельные проекты и генераторы.

Совет от мастера: Если вы ремонтируете блок питания, работающий от нашей сети 220В, IRF840A является гораздо более безопасным выбором, чем его «младший брат» IRF740 (который рассчитан на 400В). Выпрямленное напряжение в сети составляет около 310-320 Вольт, но при коммутации трансформатора возникают высоковольтные всплески. Запас в 500 Вольт гарантирует, что транзистор не пробьет этими импульсами. Также всегда помните о затворе: он имеет собственную емкость, поэтому между затвором (Gate) и истоком (Source) обязательно должен стоять резистор на 10-100 кОм. Если затвор «повиснет в воздухе», транзистор самопроизвольно откроется от статики и мгновенно сгорит!
