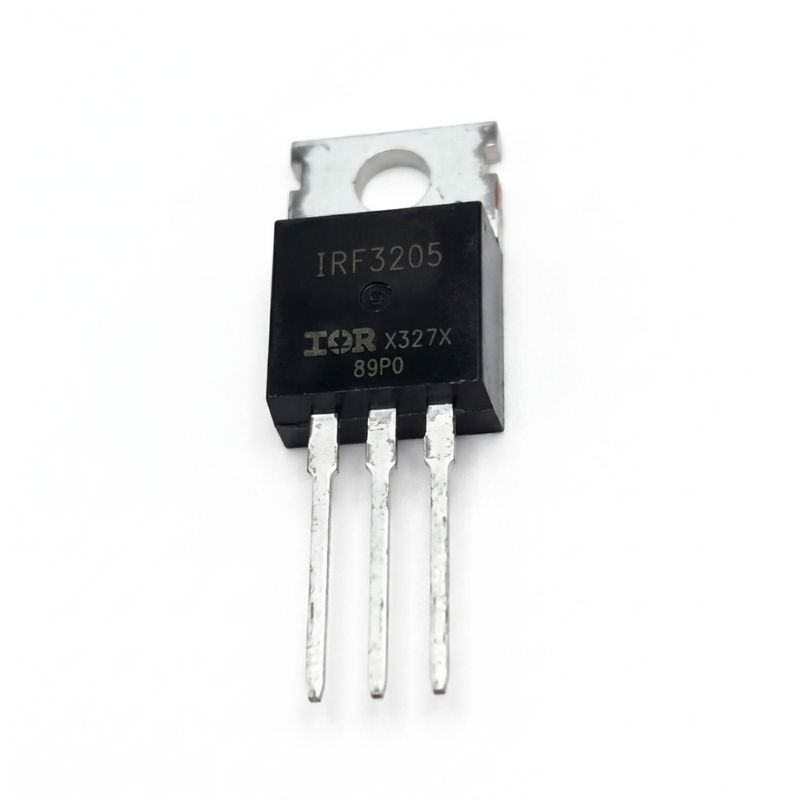

IRF3205 транзистор MOSFET N-канал 110А 55В TO-220

IRF3205 транзистор MOSFET N-канал 110А 55В TO-220

IRF3205 — это легендарный и невероятно популярный мощный полевой транзистор (MOSFET) с N-каналом, изготовленный по передовой технологии HEXFET. Благодаря этой технологии удалось достичь экстремально низкого сопротивления открытого канала (Rds(on) составляет всего 8 миллиОм). Это означает, что при коммутации больших токов транзистор выделяет минимум тепла и работает максимально эффективно.

Компонент способен выдерживать напряжение до 55 Вольт и пропускать через себя ток кристалла до 110 Ампер (в импульсном режиме — еще больше). Транзистор выполнен в стандартном корпусе TO-220 для сквозного монтажа, который имеет удобный металлический фланец с отверстием для надежного крепления к радиатору охлаждения. IRF3205 является абсолютным хитом при конструировании мощных преобразователей напряжения, работая в ключевом режиме.

Основные технические характеристики:

• Тип транзистора: MOSFET, N-канал (обогащенного типа).

• Модель: IRF3205.

• Максимальное напряжение сток-исток (Vdss): 55 В.

• Максимальный ток стока (Id): 110 А (ток кристалла).

• Сопротивление открытого канала (Rds(on)): 0.008 Ом (8 мОм).

• Максимальное напряжение затвор-исток (Vgs): ±20 В.

• Мощность рассеивания (Pd): до 200 Вт (при условии идеального теплоотвода).

• Тип корпуса: TO-220.

Где чаще всего используется:

• Автомобильные инверторы напряжения (преобразователи 12В-220В) и ИБП (UPS).

• ШИМ-регуляторы скорости мощных коллекторных моторов (например, вентиляторов охлаждения в авто).

• Системы защиты и управления аккумуляторными батареями (BMS).

• Импульсные блоки питания и электронные сварочные аппараты (в вспомогательных цепях).

Совет от мастера: Этот транзистор окружен двумя опасными мифами. Первый: новички часто подключают его затвор напрямую к плате Arduino (5 Вольт). IRF3205 не является транзистором с логическим уровнем управления (Logic-Level)! При 5В он откроется лишь частично, его сопротивление будет высоким, и под нагрузкой он мгновенно сгорит от перегрева. Чтобы полностью открыть этот транзистор, на затвор нужно подать 10-12 Вольт (используйте драйверы затвора типа TC4420, IR2110 или транзисторную развязку). Второй миф: ток в 110 Ампер. Это физический предел самого кремниевого кристалла. Но тонкие ножки корпуса TO-220 просто расплавятся при токе свыше 75 Ампер. Поэтому для длительной работы старайтесь не нагружать один транзистор током более 40-50А, а если нужно больше — ставьте несколько транзисторов параллельно. Обязательно используйте резистор на 10-22 Ом в цепи затвора для гашения высокочастотных колебаний (звона).
