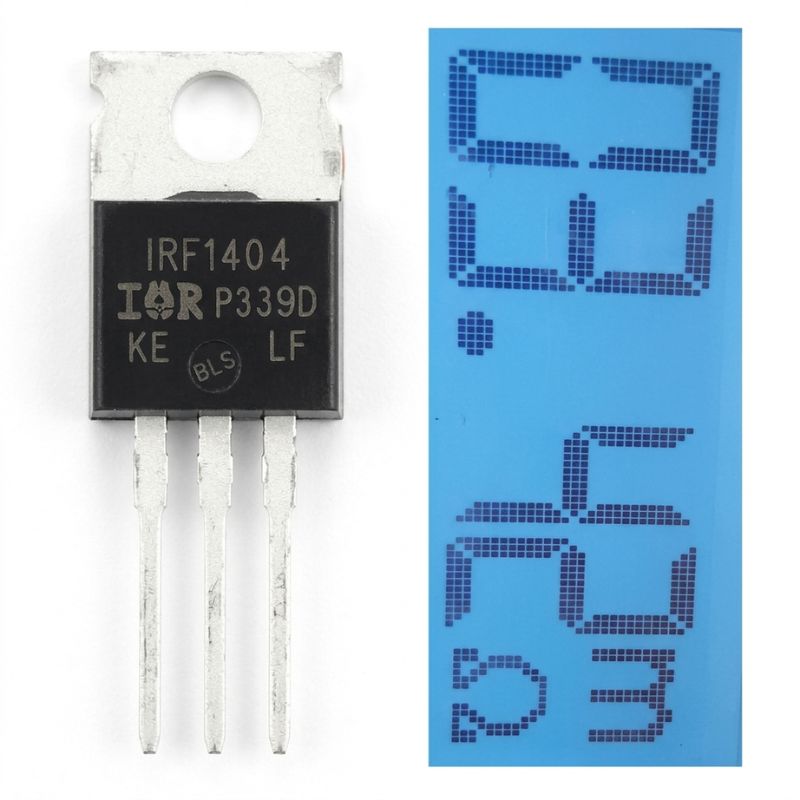

Транзистор IRF1404 MOSFET N-Ch 40V 162A TO-220

Транзистор IRF1404 MOSFET N-Ch 40V 162A TO-220

Силовой полевой транзистор IRF1404 — это чрезвычайно популярный и мощный N-канальный MOSFET, разработанный по передовой технологии HEXFET. Способность выдерживать напряжение сток-исток до 40 Вольт и колоссальный ток до 162 Ампер (на уровне кристалла) делает его одним из лучших решений для построения низковольтных высокотоковых схем.

Главное преимущество этой модели заключается в сверхнизком сопротивлении открытого канала, которое составляет всего 0.004 Ом (4 мОм). Это гарантирует минимальные потери энергии на нагрев и обеспечивает высокий КПД вашего устройства даже во время экстремальных нагрузок. Транзистор выполнен в классическом корпусе TO-220, что позволяет удобно монтировать его на массивные алюминиевые радиаторы.

Основные технические характеристики:

• Модель: IRF1404 (IRF1404PBF).

• Тип транзистора: N-канальный MOSFET (HEXFET).

• Максимальное напряжение сток-исток (|Uds|): 40 В.

• Максимальный постоянный ток стока (|Id|): 162 А (ток кристалла).

• Сопротивление открытого канала (Rds): 0.004 Ом (4 мОм).

• Предельное напряжение затвор-исток (|Ugs|): ±20 В.

• Максимальная рассеиваемая мощность (Pd): 200 Вт.

• Корпус: TO-220 (выводной, для монтажа THT).

Где чаще всего используется:

• Ремонт и изготовление автомобильных инверторов (DC-AC 12V-220V) большой мощности.

• Создание ШИМ-регуляторов (PWM) для управления мощными двигателями постоянного тока.

• Системы бесперебойного питания (ИБП / UPS).

• Замена массивных механических реле в автомобильной электронике (управление лебедками, вентиляторами, подогревом).

Совет от мастера: В характеристиках транзистора гордо заявлены 162 Ампера, но это ток, который выдерживает сам кремниевый кристалл! На практике, тонкие металлические выводы (ножки) корпуса TO-220 начнут плавиться при длительной нагрузке более 75А. Поэтому, если в вашей схеме предусмотрены токи выше 70-75 Ампер, обязательно устанавливайте несколько IRF1404 параллельно, чтобы безопасно распределить нагрузку. Также помните, что этот транзистор не откроется полностью от 5В с Arduino — для достижения сопротивления 4 мОм на затвор нужно подавать не менее 10 Вольт через специальный драйвер.
