Транзистор HY4008 MOSFET N-Ch 80V 200A TO-252

Транзистор HY4008 MOSFET N-Ch 80V 200A TO-252

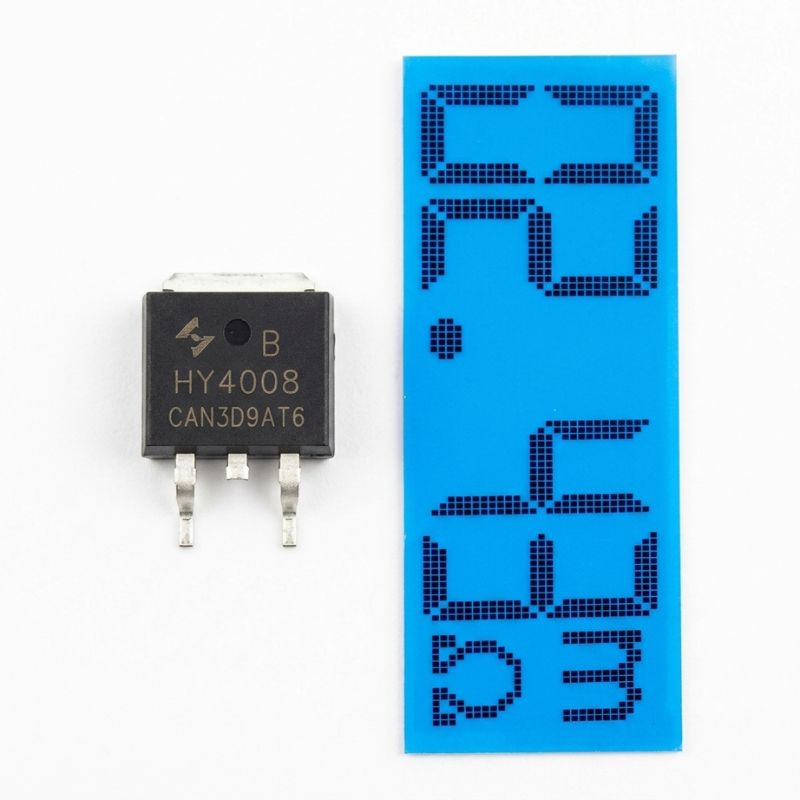

Силовой полевой транзистор HY4008 — это экстремально мощный N-канальный MOSFET, упакованный в компактный корпус для поверхностного монтажа (SMD). Способность выдерживать напряжение до 80 Вольт и невероятный ток до 200 Ампер (по кристаллу) делает его уникальным и безальтернативным решением для создания миниатюрных, но невероятно мощных электронных модулей.

Благодаря сверхнизкому сопротивлению открытого канала, этот транзистор минимизирует тепловые потери, что критически важно для SMD-компонентов. Корпус TO-252 (DPAK) позволяет припаивать его металлическое основание непосредственно к медным полигонам печатной платы, которые выполняют роль радиатора. Этот транзистор является хитом среди разработчиков компактной силовой электроники.

Основные технические характеристики:

• Модель: HY4008 (HY4008D).

• Тип транзистора: N-канальный MOSFET.

• Максимальное напряжение сток-исток (|Uds|): 80 В.

• Максимальный ток стока (|Id|): 200 А (ток кристалла).

• Корпус: TO-252 / DPAK (SMD для поверхностного монтажа).

• Предельное напряжение затвор-исток (|Ugs|): ±25 В.

• Особенности: Сверхнизкое сопротивление, высокая скорость переключения, компактность.

Где чаще всего используется:

• Компактные контроллеры бесколлекторных двигателей (BLDC) для электротранспорта и дронов.

• Силовые модули защиты аккумуляторов (BMS платы) большой емкости.

• Миниатюрные и высокомощные DC-DC преобразователи напряжения.

• Ремонт промышленной и портативной силовой электроники.

Совет от мастера: Как и со многими другими сверхмощными транзисторами, заявленная цифра 200А — это предел прочности самого кремниевого кристалла, а не SMD-корпуса TO-252! В реальных условиях этот миниатюрный корпус физически не способен отвести тепло от таких токов, а тонкие медные дорожки платы просто испарятся. Реальная длительная нагрузка на один такой SMD-транзистор не должна превышать 40-50 Ампер. Для максимальной теплоотдачи обязательно делайте большие полигоны меди на плате с переходными отверстиями (thermal vias) под металлической «спинкой» транзистора, а при больших токах — ставьте их параллельно!
