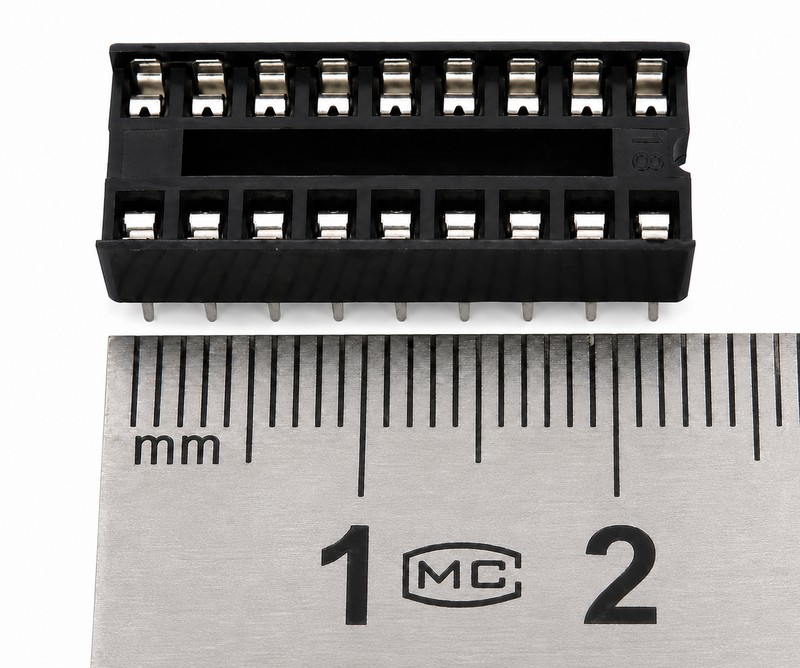

Панель DIP-18 для микросхем, панелька (разъем) DIP 2.54 мм

Панель DIP-18 для микросхем, панелька (разъем) DIP 2.54 мм

Панелька DIP-18 — это специальный разъем (переходник) для надежной установки микросхем на печатную плату без необходимости их прямой припайки. Этот компонент является абсолютно обязательным стандартом при проектировании схем, которые могут потребовать будущего ремонта, обновления прошивки микроконтроллера или частой замены чувствительных электронных компонентов.

Использование панельки полностью исключает риск теплового повреждения (перегрева) микросхемы во время монтажа, поскольку вы паяете только саму панель, а микросхему вставляете уже после полного остывания платы. Разъем имеет стандартный шаг контактов 2.54 мм и рассчитан на 18 выводов (по 9 с каждой стороны), что делает его совместимым с большинством популярных микросхем и микроконтроллеров в корпусе DIP-18.

Основные технические характеристики:

• Тип корпуса: DIP-18 (Dual In-line Package).

• Количество контактов: 18 (2 ряда по 9 выводов).

• Шаг контактов (Pitch): 2.54 мм.

• Расстояние между рядами: 7.62 мм.

• Тип монтажа: Установка в отверстия (Through-hole, THT).

• Назначение: Быстрая замена микросхем, защита от перегрева.

Где чаще всего используется:

• Установка микроконтроллеров для возможности их легкого извлечения и перепрограммирования в программаторе.

• Монтаж чувствительных к перегреву логических микросхем, аудиоусилителей и драйверов.

• Создание тестовых плат и радиолюбительских DIY-проектов.

• Ремонт бытовой техники (для быстрой замены деталей в будущем).

Совет от мастера: Главное правило работы с панельками — всегда припаивайте их к плате пустыми! Никогда не вставляйте микросхему в разъем до завершения пайки, иначе вы сведете на нет весь смысл термозащиты. Также перед монтажом обратите внимание на небольшую полукруглую выемку на одном из торцов панельки — это «ключ». Он должен совпадать с соответствующим рисунком на вашей плате и с выемкой на самой микросхеме, чтобы избежать неправильного подключения питания, которое мгновенно сожжет деталь.
