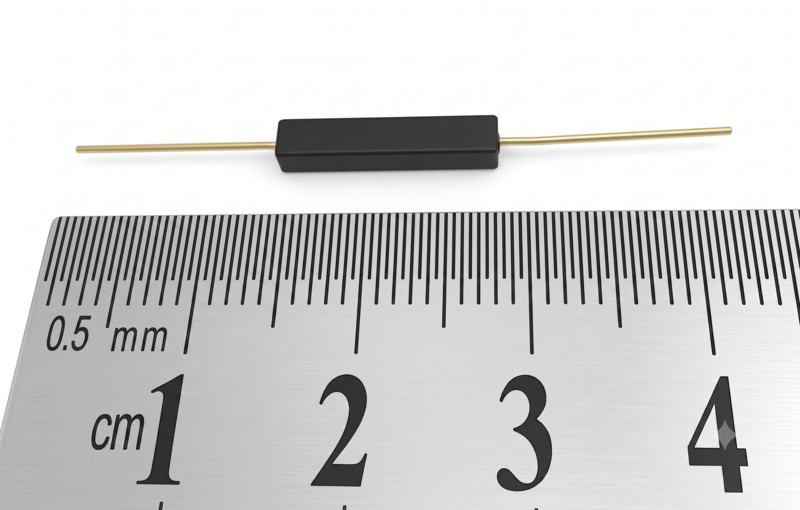

Геркон А GPS-14A магнитный датчик

Геркон А GPS-14A магнитный датчик

Геркон (герметичный контакт) GPS-14A — это миниатюрный, базовый и высоконадежный магнитоуправляемый датчик, работающий по принципу нормально разомкнутого (NO — Normally Open) контакта. Это классическая и самая распространенная логика работы: в состоянии покоя (без магнитного поля) контакты внутри разведены, и ток не проходит. Как только к датчику приближается постоянный магнит, магнитное поле притягивает контакты друг к другу, они замыкаются, пропуская электрический ток.

Контакты датчика надежно спрятаны в стеклянной вакуумной микроколбе, заполненной инертным газом. Такая конструкция гарантирует абсолютную защиту от пыли, влаги, окисления металла и искрообразования, обеспечивая огромный ресурс работы — миллионы безотказных циклов.

Основные технические характеристики:

• Модель: GPS-14A.

• Тип контактов: Нормально разомкнутый (NO).

• Логика работы: Разомкнут без магнита / Замыкается при приближении магнита.

• Материал корпуса: Стеклянная герметичная колба.

• Длина стеклянной колбы: ~14 мм.

• Максимальное коммутируемое напряжение: до 100 В.

• Максимальный коммутируемый ток: до 0.5 А.

Где чаще всего используется:

• Проекты Arduino и микроконтроллеры: Считывание оборотов колеса (велокомпьютеры, анемометры, счетчики воды).

• Бытовая электроника: Датчики закрытия крышки в мультиварках, стиральных машинах, кофеварках.

• Охранные системы: Базовые датчики открытия окон и дверей (в паре с соответствующими контроллерами).

• Промышленная автоматика: Надежные бесконтактные концевые выключатели.

Совет от мастера: Контакты этого геркона очень нежные и рассчитаны на максимальный ток 0.5А (а лучше еще меньше). Самая большая ошибка новичков — попытка управлять через геркон катушкой автомобильного или 5-вольтового реле напрямую. Реле — это индуктивная нагрузка. В момент размыкания катушка генерирует обратный скачок напряжения, между контактами геркона проскакивает микроискра, и они намертво свариваются (залипают). Если вам нужно управлять реле, обязательно ставьте параллельно катушке реле защитный диод (например, 1N4148), или используйте геркон только для управления транзистором/оптопарой. Также помните о правиле сгибания ножек: держите провод пинцетом у самого стекла, чтобы не повредить колбу!
