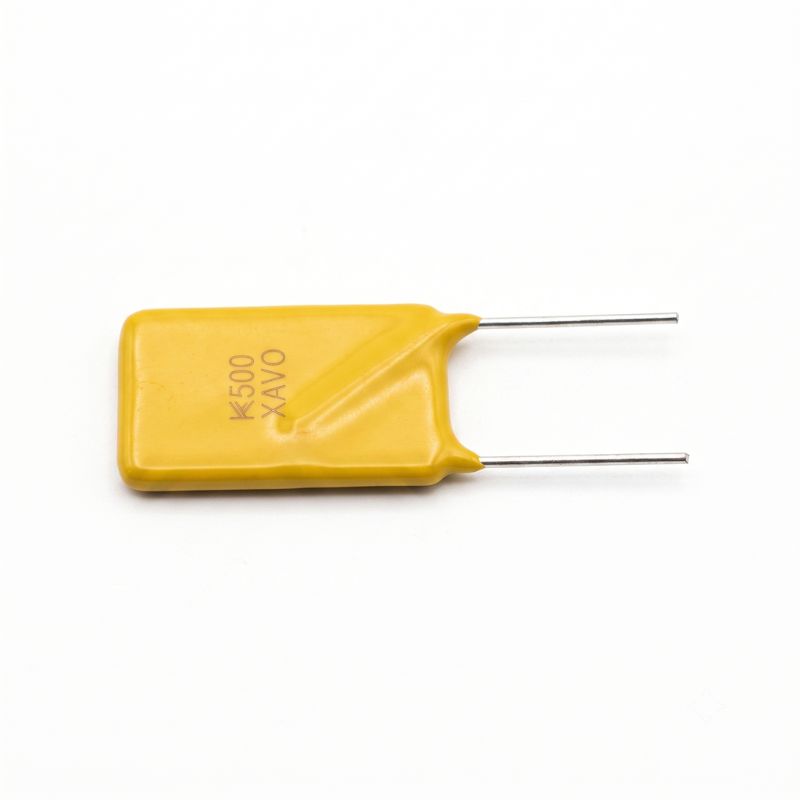

5A 30B PPTC Самовосстанавливающийся предохранитель RUEF500 U500

5A 30B PPTC Самовосстанавливающийся предохранитель RUEF500 U500

Самовосстанавливающийся предохранитель RUEF500 (маркировка U500) — это современный полимерный защитный компонент (PPTC), предназначенный для многоразовой защиты электрических цепей от перегрузок по току и коротких замыканий. В отличие от классических стеклянных или керамических предохранителей (которые перегорают и требуют замены), этот элемент работает по принципу терморезистора. При превышении допустимого тока полимер внутри мгновенно нагревается, его сопротивление возрастает в тысячи раз, и он блокирует питание. После устранения замыкания и снятия напряжения, деталь остывает, ее сопротивление возвращается к норме, и устройство снова готово к работе!

Эта модель рассчитана на максимальное рабочее напряжение 30 Вольт (DC) и номинальный рабочий ток 5 Ампер. Выводной форм-фактор (радиальные проволочные ножки) делает его удобным для сквозного монтажа (DIP) на печатные платы, а также для навесной пайки в разрыв провода питания.

Основные технические характеристики:

• Маркировка на корпусе: U500 (серия RUEF500).

• Максимальное рабочее напряжение (V_max): 30 В (DC).

• Номинальный ток удержания (I_hold): 5 А.

• Ток срабатывания (I_trip): около 10 А.

• Тип компонента: PPTC (Polymeric Positive Temperature Coefficient).

• Тип монтажа: Сквозной (DIP / радиальные выводы).

Где чаще всего используется:

• Защита аккумуляторных сборок, плат BMS и зарядных устройств.

• Модернизация и ремонт проводки детских электромобилей и самокатов.

• Защита USB-хабов, портов питания и компьютерной периферии.

• Системы «Умный дом», охранные сигнализации и блоки питания светодиодных лент.

Совет от мастера: Самая частая ошибка при выборе таких предохранителей — непонимание маркировки. На нем написано 5А (Hold Current) — это ток, который он пропускает бесконечно долго без нагрева. Но реальный ток мгновенного срабатывания (Trip Current) составляет около 10А! То есть, если в вашей схеме ток вырастет до 6-7 Ампер, предохранитель может работать достаточно долго перед тем, как разогреется и разорвет цепь. Второй чрезвычайно важный нюанс: чтобы предохранитель «самовосстановился» после короткого замыкания, недостаточно просто устранить замыкание — нужно полностью выключить питание схемы. Пока на него подается напряжение, крошечный ток утечки поддерживает его в горячем (разомкнутом) состоянии. Выключите прибор, подождите 10-20 секунд, пока полимер остынет, и все снова заработает!
