ATmega8A-AU — это современная, оптимизированная версия легендарного 8-битного микроконтроллера ATmega8 от компании Microchip (ранее Atmel). Буква «A» в названии указывает на то, что чип изготовлен по новому техпроцессу. Он потребляет значительно меньше тока по сравнению со своим предшественником и является его полным аппаратным и программным аналогом. Это значит, что вы можете смело впаивать ATmega8A вместо старого ATmega8 — ваша прошивка и плата будут работать без каких-либо изменений.

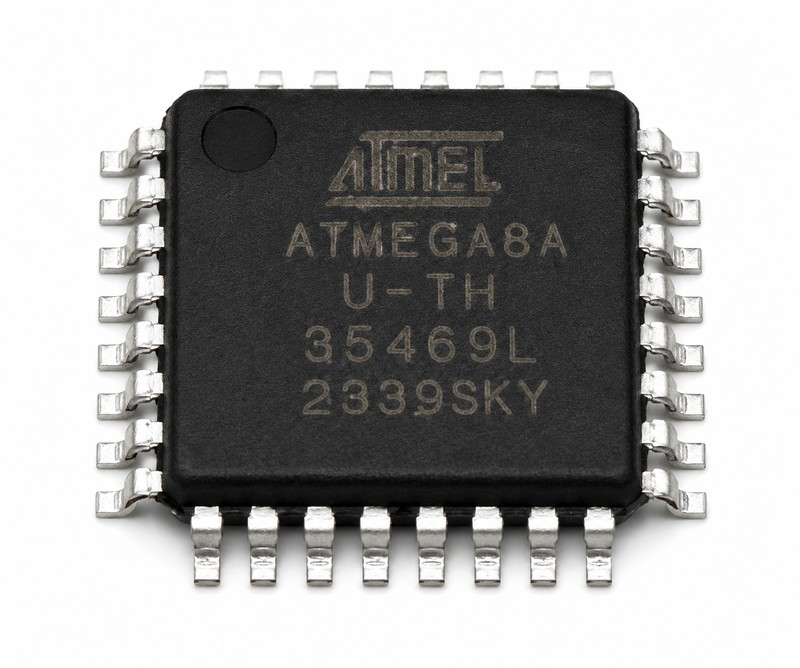

Микроконтроллер выполнен в компактном корпусе TQFP-32 (SMD) для поверхностного монтажа, что идеально подходит для миниатюрных устройств. На борту имеется 8 КБ флеш-памяти, 1 КБ оперативной памяти (SRAM) и 512 байт EEPROM. Для связи с другими модулями доступны аппаратные интерфейсы SPI, I2C (TWI) и USART, а также 3 таймера/счетчика и 10-битный аналого-цифровой преобразователь (АЦП).

Основные технические характеристики:

• Ядро (Архитектура): 8-бит AVR RISC.

• Память программ (Flash): 8 КБ.

• Оперативная память (SRAM): 1 КБ.

• Энергонезависимая память (EEPROM): 512 Байт.

• Максимальная тактовая частота: до 16 МГц.

• Диапазон рабочего напряжения: 2.7 В – 5.5 В.

• Корпус: TQFP-32 (SMD / поверхностный монтаж).

• Периферия: 23 линии ввода/вывода (GPIO), 8 каналов 10-битного АЦП, 3 канала ШИМ (PWM).

Где чаще всего используется:

• Ремонт старой и разработка новой промышленной и бытовой автоматики.

• Создание самодельных измерительных приборов (вольтметры, термометры, металлоискатели).

• Учебные проекты и DIY-электроника (как база для собственных плат).

• Контроллеры заряда, диммеры, управление реле и двигателями.

Совет от мастера: Поскольку это SMD-версия в корпусе TQFP-32, вы получаете приятный бонус по сравнению с DIP-версией микросхемы (у которой 28 ножек) — у вас появляются два дополнительных аналоговых входа (ADC6 и ADC7). Но есть важный нюанс касательно разводки платы: микроконтроллер имеет отдельный пин питания для аналоговой части — AVCC. Очень часто новички забывают подать на него питание, считая, что достаточно подключить только главный VCC. Без питания на AVCC ваш АЦП (аналого-цифровой преобразователь) просто не будет работать! Более того, по даташиту пин AVCC рекомендуется подключать к VCC через простой LC-фильтр (дроссель 10 мкГн + конденсатор 100 нФ), чтобы избежать цифровых шумов при точном измерении напряжения.
