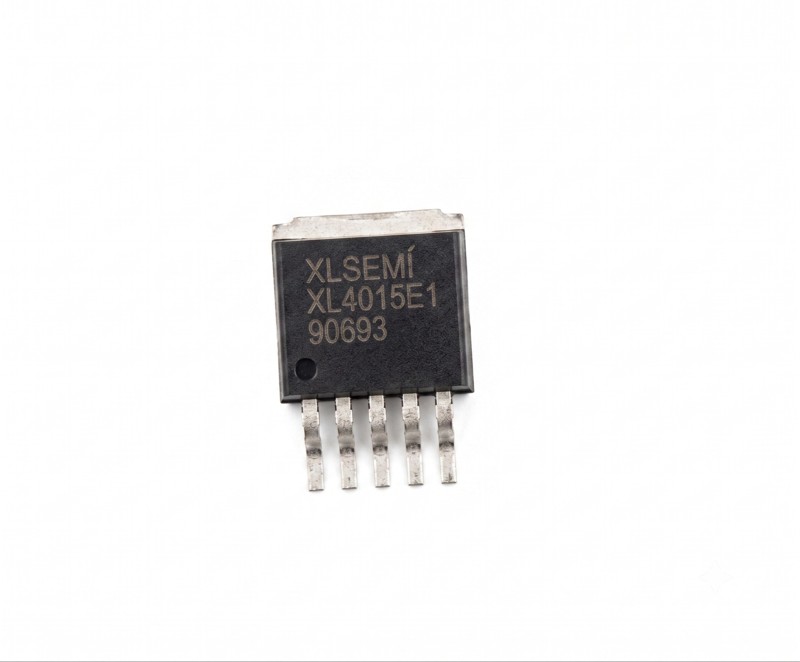

Микросхема XL4015 DC-DC понижающий преобразователь 5А TO-263-5L

Микросхема xl4015, DC-DC понижающий преобразователь 5A, TO-263-5L

Микросхема XL4015 — это мощный и высокоэффективный ШИМ-контроллер понижающего типа (Buck Converter), который позволяет легко преобразовать высокое напряжение в более низкое с минимальными потерями энергии (КПД до 96%). Этот чип является основой для многих популярных китайских DC-DC модулей питания и широко используется для питания требовательной электроники, зарядки аккумуляторов и управления мощными светодиодами.

Микросхема работает в широком диапазоне входных напряжений (от 8В до 36В) и способна выдавать регулируемое выходное напряжение от 1.25В до 32В. Ее главное преимущество по сравнению с популярной, но более слабой LM2596 — это способность обеспечить ток нагрузки до 5 Ампер и более высокая рабочая частота (180 кГц), что позволяет использовать дроссели и конденсаторы меньшего размера. Компонент выполнен в компактном SMD-корпусе TO-263-5L, предназначенном для поверхностного монтажа, где сама печатная плата выступает в роли радиатора.

Основные технические характеристики:

• Тип микросхемы: Понижающий DC-DC преобразователь (Step-Down / Buck).

• Входное напряжение (Vin): от 8 В до 36 В.

• Выходное напряжение (Vout): от 1.25 В до 32 В (регулируемое).

• Максимальный выходной ток: до 5 А.

• Частота переключения: 180 кГц.

• Эффективность (КПД): до 96%.

• Защита: Встроенная тепловая защита (отключение при перегреве) и ограничение тока (защита от КЗ).

• Тип корпуса: TO-263-5L (SMD, 5 выводов).

Где чаще всего используется:

• Мощные автомобильные зарядные устройства (преобразование 12/24В в 5В для USB).

• Драйверы для питания мощных LED-матриц и лент.

• Самодельные лабораторные блоки питания с регулировкой тока и напряжения.

• Системы питания в робототехнике и ЧПУ-станках.

Совет от мастера: Хотя в характеристиках XL4015 гордо указан ток 5 Ампер, вы должны понимать законы физики. В корпусе TO-263-5L задняя металлическая подложка микросхемы должна обязательно припаиваться к большому медному полигону на плате, который будет служить радиатором. Без дополнительного охлаждения эта микросхема стабильно и долго держит ток около 3А. Если вы планируете «выжимать» из нее все 5А в непрерывном режиме, обязательно приклейте на ее корпус дополнительный алюминиевый радиатор на теплопроводный клей. И не забывайте: диод в схеме обвязки должен быть исключительно диодом Шоттки (например, SS54 или SS56), обычный диод здесь мгновенно сгорит!
