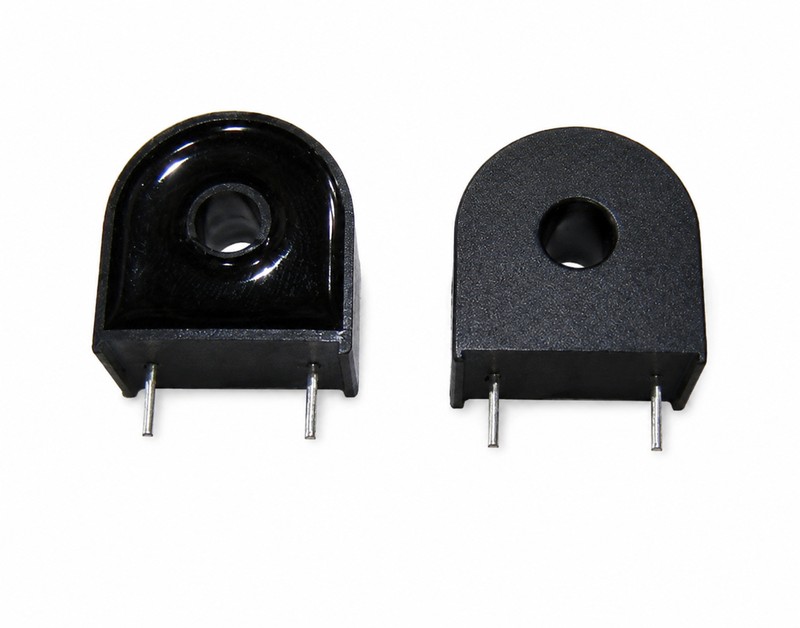

Трансформатор тока ZHT102 20A (2000:1), измерительный CT датчик переменного (AC) тока PCB

Трансформатор тока ZHT102 20A (2000:1), измерительный CT датчик переменного (AC) тока PCB

Измерительный трансформатор тока ZHT102 — это высокоточный и компактный датчик (Current Transformer, CT), разработанный для безопасного измерения переменного тока (AC) в электрических сетях. Благодаря сквозной конструкции, проводник с измеряемым током просто протягивается сквозь отверстие датчика. Это обеспечивает полную гальваническую развязку: микроконтроллер и низковольтная часть схемы полностью изолированы от опасного напряжения сети 220В.

Датчик рассчитан на номинальный измеряемый ток до 20 Ампер. Имеет коэффициент трансформации 2000:1. Это значит, что при протекании 20А через центральное отверстие (первичная обмотка), на выводах датчика (вторичная обмотка) генерируется пропорциональный ток величиной 10 мА. Корпус трансформатора полностью залит эпоксидной смолой для защиты от влаги и пробоев, а контакты оптимизированы для удобного монтажа на печатную плату (PCB).

Основные технические характеристики:

• Модель: ZHT102.

• Максимальный измеряемый ток: 20 А (переменный ток / AC).

• Коэффициент трансформации: 2000:1.

• Материал основания: Эпоксидная заливка (полная изоляция).

• Рабочая частота: 50 Гц / 60 Гц.

• Тип монтажа: На плату (DIP, под пайку).

Где чаще всего используется:

• Создание «умных розеток» (Smart Plug) с функцией мониторинга энергопотребления.

• Построение домашних ваттметров и счетчиков электроэнергии на базе Arduino, ESP32, ESP8266.

• Системы автоматической защиты электродвигателей от перегрузки (токовое реле).

• Контроль работы мощных нагревательных элементов (бойлеров, ТЭНов).

Совет от мастера: Главное правило работы с любым трансформатором тока (CT): никогда не оставляйте вторичную обмотку (выводы датчика) разомкнутой, когда через центральное отверстие протекает ток! Это приведет к возникновению опасно высокого напряжения на контактах, что может спалить микроконтроллер или пробить изоляцию самого датчика. Для считывания показателей с помощью АЦП (например, в Arduino), выходы трансформатора всегда должны быть замкнуты через специальный нагрузочный резистор (Burden Resistor), который преобразует ток в безопасное для измерения напряжение.
