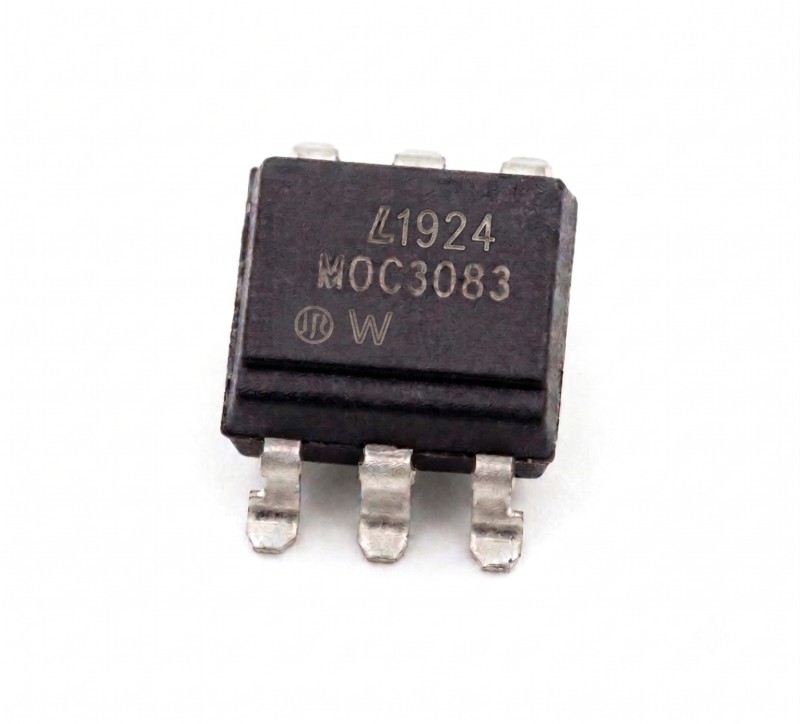

Moc3083 оптопара с симисторным выходом DIP6

Moc3083 оптопара с симисторным выходом DIP6

Оптопара (оптоизолятор) MOC3083 — это специализированный электронный компонент, предназначенный для безопасного управления мощной нагрузкой переменного тока (220В) с помощью слаботочных сигналов от микроконтроллеров. Эта микросхема обеспечивает полную гальваническую развязку между «нежной» управляющей логикой (например, платой Arduino, ESP32) и опасной высоковольтной сетью.

Главная особенность модели MOC3083 — наличие встроенной схемы детектора перехода через ноль (Zero-Cross Circuit). Это значит, что симистор откроется только тогда, когда синусоида напряжения в сети пересекает нулевую отметку. Такая технология полностью устраняет электромагнитные помехи (искрение, щелчки) при включении нагрузки и значительно продлевает срок службы ламп и нагревателей. Индекс «3» в названии означает самую высокую чувствительность в серии: для открытия достаточно тока светодиода всего в 5 мА, что позволяет подключать ее напрямую к пинам микроконтроллера.

Основные технические характеристики:

• Модель: MOC3083.

• Тип выхода: Симисторный (Triac Driver) с детектором перехода через ноль (Zero-Cross).

• Пиковое напряжение в закрытом состоянии: 800 В (отличный запас для сети 220В).

• Ток срабатывания светодиода (открытия): 5 мА.

• Напряжение изоляции (вход-выход): более 4000 В.

• Корпус: DIP-6 (под пайку в отверстия или установку в панельку).

Где чаще всего используется:

• Создание самодельных твердотельных реле (SSR).

• Безопасное управление ТЭНами, электроклапанами и двигателями переменного тока.

• Интеграция силовых узлов в системы «Умный дом» на базе Arduino, ESP8266, Raspberry Pi.

• Промышленные системы управления бесконтактной коммутацией.

Совет от мастера: Самая частая ошибка новичков — попытка собрать на базе MOC3083 диммер (плавный регулятор мощности, например, для лампы накаливания или двигателя пылесоса). С этой оптопарой диммер работать не будет! Встроенный детектор Zero-Cross просто не позволит вам отрезать часть фазы, он всегда будет включать нагрузку целиком. Для диммеров используйте оптопары без детектора нуля (например, MOC3023 или MOC3052). Кроме того, помните: эта микросхема является только драйвером. Она не может самостоятельно коммутировать утюг или мотор — ее выход рассчитан на ток до 100 мА. Она служит исключительно для того, чтобы подать ток на управляющий электрод мощного силового симистора (например, BTA16, BTA41).
