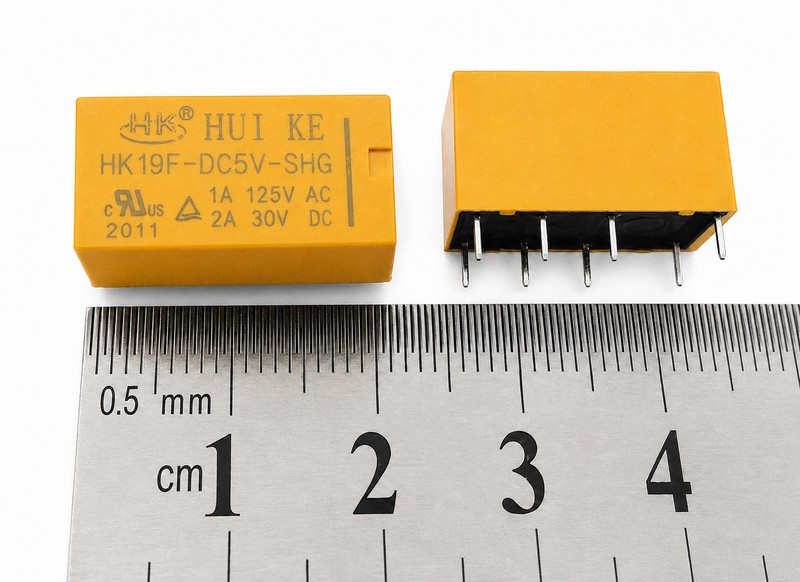

HK19F 5V электромагнитное реле 1A 125V (8 pin), сигнальное промежуточное (HK19F-DC5V-SHG)

HK19F 5V электромагнитное реле 1A 125V (8 pin), сигнальное промежуточное (HK19F-DC5V-SHG)

Миниатюрное электромагнитное реле HK19F (маркировка HK24F-DC5V-SHG) — это высококачественное сигнальное (промежуточное) реле с напряжением управления катушкой 5 Вольт. Благодаря своим микроскопическим размерам (формат DIP) и низкому энергопотреблению, оно является идеальным компонентом для проектов на базе микроконтроллеров (Arduino, ESP8266, Raspberry Pi) и ремонта мелкой бытовой электроники.

Главное преимущество этого реле — конфигурация контактов DPDT (Double Pole Double Throw). Оно имеет 8 выводов (2 на катушку и 6 на контакты), что позволяет ему одновременно и независимо переключать сразу две разные цепи. Реле рассчитано на коммутацию слаботочных нагрузок: максимальный ток составляет 1 А при напряжении 125 В переменного тока (AC) или 2 А при 30 В постоянного тока (DC). Оно обеспечивает надежную гальваническую развязку между управляющей электроникой и исполнительным механизмом.

Основные технические характеристики:

• Модель: HK19F / HK24F-DC5V-SHG.

• Напряжение управления (катушки): 5 В (DC).

• Конфигурация контактов: DPDT (2 независимые группы на переключение).

• Количество выводов: 8 pin (под пайку на плату).

• Предельный ток коммутации (AC): 1 А при 125 В.

• Предельный ток коммутации (DC): 2 А при 30 В.

• Тип реле: Электромагнитное, сигнальное (телекоммуникационное).

Где чаще всего используется:

• Коммутация аудио- и видеосигналов в усилителях (переключение источников звука).

• Работа в качестве промежуточного реле для управления мощными магнитными пускателями или контакторами.

• Создание самодельных модулей расширения для Arduino и систем «Умный дом».

• Ремонт медицинской техники, телекоммуникационного оборудования и охранных систем.

Совет от мастера: Самая фатальная ошибка новичков — увидеть слово «реле» и попытаться подключить через него комнатную лампочку или обогреватель на 220В. Это сигнальное реле! Его контакты очень тонкие, и сеть 220В мгновенно заставит их «залипнуть» или вспыхнуть. Используйте его исключительно для низковольтных или информационных сигналов. Также помните: хотя катушка 5В потребляет немного, никогда не подключайте ее напрямую к пину Arduino! Обязательно ставьте транзисторный ключ и защитный (обратный) диод параллельно катушке, иначе ток самоиндукции при выключении выжжет выход вашего микроконтроллера.
