HK19F 24V

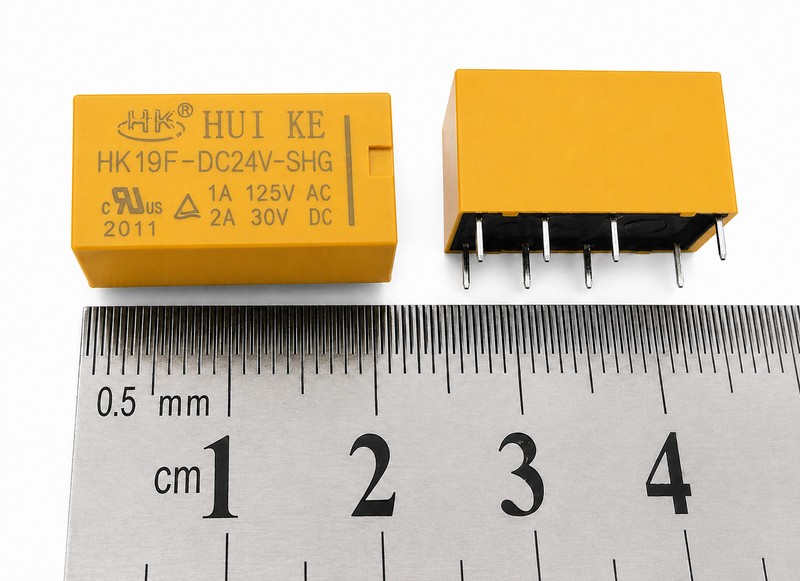

HK19F 24V электромагнитное реле 1A 125V (8 pin), сигнальное промежуточное (HK19F-DC24V-SHG)

Миниатюрное сигнальное реле HK19F-DC24V-SHG — это надежное промежуточное электромагнитное реле, специально разработанное для коммутации слаботочных электрических линий и гальванической развязки сигналов. Благодаря компактному корпусу формата DIP-8 оно занимает минимум места на печатной плате и идеально подходит для интеграции в современные электронные модули.

Главная особенность этой модели — напряжение управления катушкой 24 В постоянного тока (DC), что является общепринятым стандартом для большинства систем промышленной автоматики, станков с ЧПУ и 3D-принтеров. Реле оснащено двумя независимыми группами перекидных контактов (DPDT / 2 Form C), что позволяет одновременно управлять двумя различными цепями. Максимальный ток коммутации составляет 1 А при 125 В переменного тока (AC) или 2 А при 30 В постоянного тока (DC).

Основные технические характеристики:

• Модель: HK19F-DC24V-SHG.

• Напряжение катушки (управления): 24 В (DC).

• Предельный ток коммутации: 1 А (при 125V AC) / 2 А (при 30V DC).

• Конфигурация контактов: DPDT (2 перекидные группы, 8 пинов).

• Тип реле: Электромагнитное, сигнальное / промежуточное.

• Тип монтажа: Сквозной на печатную плату (DIP / THT).

Где чаще всего используется:

• Промышленная автоматика (подключение к транзисторным выходам программируемых логических контроллеров — ПЛК / PLC).

• Системы сигнализации и пожарной безопасности (где часто используется линия 24В).

• Управление слаботочными клапанами и датчиками в станках и 3D-принтерах.

• Телекоммуникационное и сетевое оборудование.

Совет от мастера: Напряжение 24В делает это реле идеальным для работы в паре с промышленными контроллерами или блоками питания от 3D-принтеров. Однако никогда не забывайте про самоиндукцию катушки! При выключении реле на его контактах управления возникает кратковременный, но мощный скачок обратного напряжения, который может мгновенно сжечь транзистор или оптопару на управляющей плате. Обязательно припаивайте параллельно контактам катушки защитный диод (например, 1N4148 или 1N4007) полосой к «плюсу».
