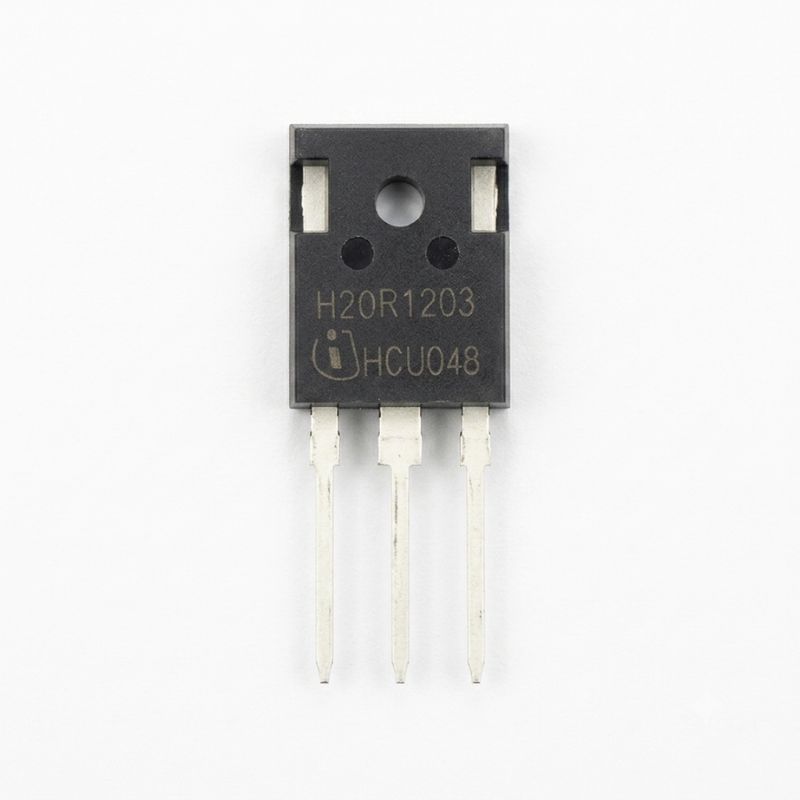

Транзистор H20R1203 IGBT 1200V 40A TO-247

Транзистор H20R1203 IGBT 1200V 40A TO-247

Высоковольтный IGBT-транзистор H20R1203 — это специализированный полупроводниковый силовой ключ, разработанный для работы в тяжелых условиях повышенных напряжений и частот. Сочетая в себе достоинства полевых и биполярных транзисторов, эта модель способна коммутировать напряжение до 1200 Вольт и пропускать импульсный ток до 40 Ампер (номинальный непрерывный ток составляет 20 Ампер).

Транзистор выпускается в прочном корпусе TO-247, который имеет большую площадь металлической подложки. Это обеспечивает эффективный отвод тепла при монтаже на мощный радиатор. H20R1203 является абсолютным фаворитом среди мастеров по ремонту бытовой кухонной техники и промышленного индукционного оборудования благодаря своей надежности и устойчивости к тепловым перегрузкам.

Основные технические характеристики:

• Модель: H20R1203.

• Тип прибора: IGBT (транзистор с изолированным затвором + встроенный защитный диод).

• Максимальное напряжение коллектор-эмиттер (V_CE): 1200 В.

• Максимальный ток коллектора (I_C): 40 А (импульсный) / 20 А (при 100°C).

• Тип корпуса: TO-247 (выводной, для монтажа в отверстия).

• Особенности: Высокая скорость переключения, низкие потери в открытом состоянии.

Где чаще всего используется:

• Ремонт бытовых и профессиональных индукционных плит (силовые ключи конфорок).

• Индукционные нагреватели металла и закалочные установки.

• Сварочные инверторы (в качестве коммутирующего элемента выходного каскада).

• Модификация и ремонт микроволновых печей с инверторным управлением.

Совет от мастера: Если вы меняете этот транзистор в индукционной плите из-за его пробоя, никогда не включайте отремонтированную плату сразу в розетку! В 90% случаев пробой IGBT-транзистора влечет за собой выход из строя микросхемы драйвера затвора и высоковольтных пленочных конденсаторов в резонансном контуре (теряющих емкость). Обязательно проверьте эти компоненты, а первое включение делайте через защитную лампу накаливания (220В, 60-100Вт) в разрыв питания — это убережет новый транзистор от мгновенного взрыва!
