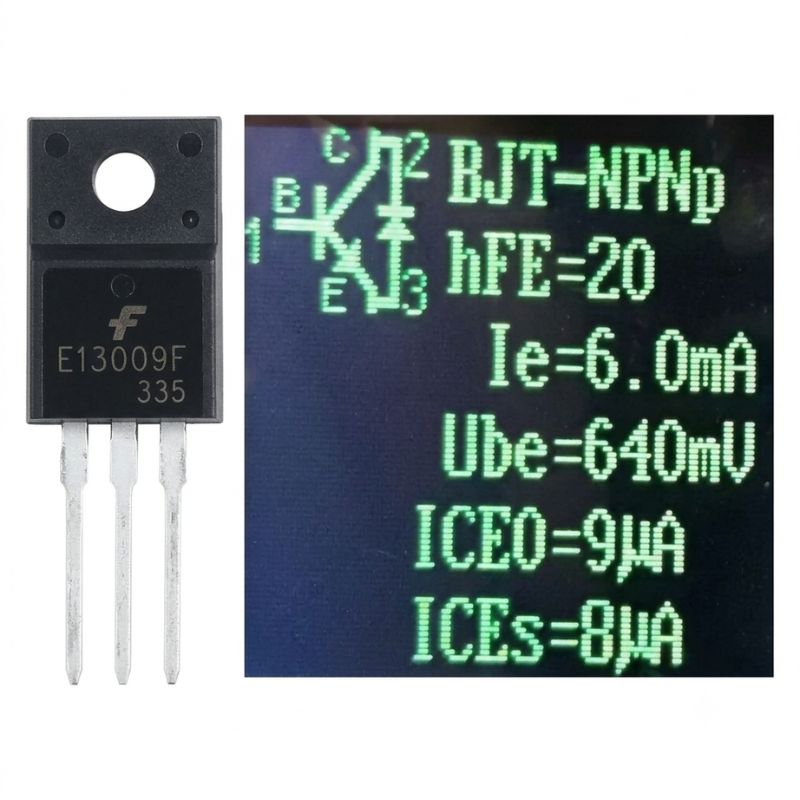

Транзистор mje13009F NPN 700V 12A TO-220F

Транзистор mje13009 F NPN 700V 12A TO-220F

Высоковольтный биполярный транзистор MJE13009F (также встречается маркировка E13009-2, J13009F) — это настоящая легенда в мире импульсной электроники. Это мощный NPN-транзистор, специально разработанный для высокоскоростной коммутации высоких напряжений (до 700 Вольт) при значительных токах (до 12 Ампер). Он является базовым компонентом первичной (горячей) части большинства компьютерных блоков питания формата ATX средней мощности.

Главная особенность именно этой модификации — корпус TO-220F (Full Pack). В отличие от обычного TO-220, он полностью покрыт теплопроводящим пластиком. Это означает, что металлическая подложка транзистора электрически изолирована от внешней среды, что позволяет прикручивать его непосредственно к радиатору без использования диэлектрических прокладок (слюды). При этом он способен рассеивать до 100 Вт мощности.

Основные технические характеристики:

• Модель: MJE13009 F (аналоги 13009).

• Структура: NPN.

• Максимальное напряжение коллектор-база (Ucb): 700 В.

• Максимальное рабочее напряжение коллектор-эмиттер (Uce): 400 В.

• Максимальный постоянный ток коллектора (Ic): 12 А.

• Коэффициент передачи тока (hFE): ~10.

• Предельная частота (ft): до 9 МГц.

• Максимальная рассеиваемая мощность (Pd): 100 Вт.

• Корпус: TO-220F (полностью изолированный пластиком, для THT монтажа).

Где чаще всего используется:

• Ремонт компьютерных импульсных блоков питания ATX (работают в полумостовых схемах первичной цепи).

• Электронные балласты для люминесцентных и энергосберегающих ламп.

• Преобразователи напряжения, инверторы, зарядные устройства.

• Системы управления шаговыми и коллекторными двигателями.

Совет от мастера: Если вы ремонтируете блок питания ATX и нашли один пробитый MJE13009, всегда меняйте их парой! Даже если соседний транзистор «звонится» как исправный, его структура уже получила тепловой удар, и оставление старого транзистора в паре с новым приведет к повторному взрыву при первой же нагрузке. И помните преимущество корпуса TO-220F: вам больше не нужны изоляционные прокладки (слюда или силикон) и пластиковые втулки для винта. Просто нанесите тонкий слой термопасты и прикручивайте транзистор прямо к радиатору!
