Гнездо банан 3,9 мм пара панельное разъем

Гнездо банан 3,9 мм пара панельное разъем

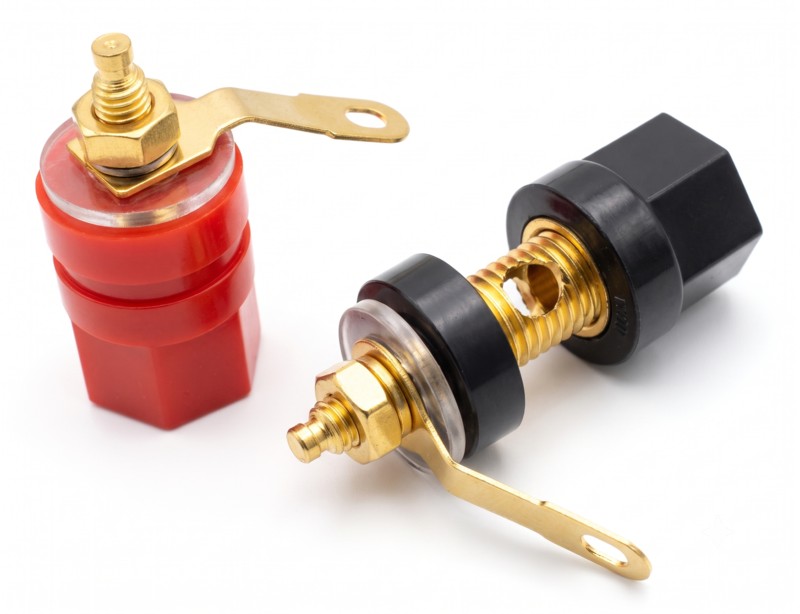

Панельное гнездо типа «банан» 3.9 мм (акустическая / приборная клемма) — это высококачественный универсальный разъем для надежного подключения проводников в измерительной аппаратуре, блоках питания и аудиотехнике. Комплект состоит из двух клемм с цветовой маркировкой (красная для «плюса», черная для «минуса»), что исключает переполюсовку при подключении.

Главное преимущество этого разъема — двойной тип подключения. Сверху в гнездо можно вставить стандартный штекер «банан» (3.9 — 4.0 мм), а благодаря наличию сквозного поперечного отверстия в металлическом штоке и винтовому пластиковому колпачку, вы можете надежно зажать просто оголенный провод или U-образную клемму-вилочку. Токопроводящая часть изготовлена из латуни, что гарантирует минимальное сопротивление и отсутствие окисления.

Основные технические характеристики:

• Тип разъема: Приборная клемма / гнездо «банан».

• Диаметр гнезда: 3.9 мм (совместимо со стандартными штекерами 4 мм).

• Комплектация: Пара (1 красное + 1 черное гнездо).

• Тип монтажа: На панель (фиксация гайкой).

• Внутреннее подключение: Лепесток под пайку (или под клемму с кольцом).

• Материал контактов: Латунь (с защитным покрытием).

• Изоляция: Термостойкий пластик.

Где чаще всего используется:

• Сборка лабораторных блоков питания (ЛБП) и зарядных станций.

• Клеммы для подключения акустических систем (колонок) и аудиоусилителей.

• Измерительная аппаратура, мультиметры, тестеры.

• Радиолюбительские стенды и учебные макеты.

Совет от мастера: Обратите внимание на пластиковые изолирующие шайбы, которые идут в комплекте на резьбе (их хорошо видно на черном разъеме). Они здесь не для красоты! Если вы монтируете эти гнезда на металлическую лицевую панель вашего самодельного блока питания, эти шайбы должны стоять по обе стороны металлического листа. Они центрируют шток и полностью изолируют его от металла. Если вы потеряете шайбу или соберете разъем неправильно, «плюс» и «минус» замкнутся через металлический корпус, что приведет к короткому замыканию (КЗ) и выгоранию платы при первом же включении!
