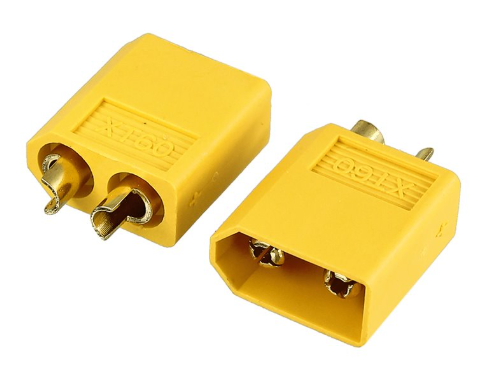

Роз’єм XT60M

Роз’єм XT60M папа конектор силовий 500 В 60 А

XT60 — це «золотий стандарт» серед силових конекторів, розроблений для безпечної та стабільної передачі великих струмів. Завдяки масивним позолоченим латунным контактам (у вигляді відкритих штирів), цей роз’єм здатний довготривало та без критичного нагрівання витримувати струм до 60 Ампер при напрузі до 500 Вольт.

Корпус конектора виготовлений із термостійкого нейлону, який не плавиться під час паяння товстих кабелів (витримує температуру до 120°C). Асиметрична форма (зі скошеними кутами з одного боку) гарантує 100% захист від переполюсовки — ви фізично не зможете підключити плюс до мінуса.

Важливе правило безпеки від майстрів: Роз’єм типу «папа» (Male, з відкритими штирями) встановлюється ВИКЛЮЧНО з боку навантаження (споживача енергії). Тобто цей конектор паяється на дроти, які йдуть до контролера електровелосипеда, моторів дрона, ESC або плати 3D-принтера. На саме джерело живлення (акумулятор) завжди встановлюється роз’єм типу «мама» (Female), щоб уникнути випадкового короткого замикання відкритих контактів.

Основні технічні характеристики:

• Тип роз’єму: XT60M (Male / Папа)

• Робочий струм: 60 А (піковий короткочасний до 65 А)

• Максимальна напруга: 500 В (DC)

• Матеріал контактів: Латунь із позолотою (для мінімального опору)

• Матеріал корпусу: Високотемпературний нейлон

• Спосіб монтажу: Паяння на кабель (рекомендований переріз 12-14 AWG)

Де найчастіше використовується:

• Електротранспорт: Підключення контролерів в електровелосипедах, самокатах, гіробордах.

• Радіокеровані моделі (RC): Встановлення на плати живлення (PDB) квадрокоптерів, радіокерованих машинок та літаків.

• 3D-друк та ЧПУ: Живлення материнських плат керування або потужних нагрівачів.

• DIY-проєкти: Створення перехідників, силових подовжувачів або підключення інверторів.
