X801 контролер напруги 12В, модуль захисту акумулятора АКБ від перерозряду 10.5-14.4В, реле відключення навантаження

X801 контролер напруги 12В, модуль захисту акумулятора АКБ від перерозряду 10.5-14.4В, реле відключення навантаження

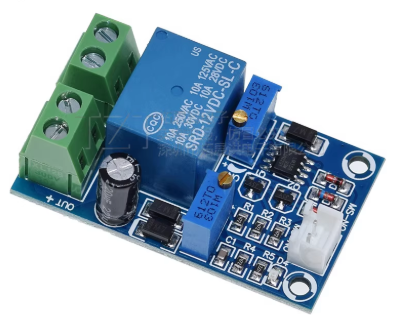

Модуль захисту акумулятора X801 — це компактний та надійний контролер, розроблений для автоматичного відключення навантаження у разі падіння напруги на акумуляторі до критичного мінімуму. Цей пристрій є життєво необхідним для 12-вольтових свинцево-кислотних, AGM та гелевих (GEL) акумуляторів, оскільки глибокий розряд неминуче призводить до сульфатації пластин та швидкої втрати ємності АКБ.

Принцип роботи дуже простий: якщо напруга батареї падає до нижнього порогу (за замовчуванням близько 10.5 В), реле розмикає ланцюг і відключає споживача. Як тільки акумулятор буде заряджено і напруга підніметься до верхнього порогу (близько 14.4 В), реле знову автоматично увімкне навантаження. На платі встановлені два підстроювальні резистори (потенціометри), які дозволяють точно відкалібрувати пороги спрацьовування під ваші конкретні завдання.

Основні технічні характеристики:

• Модель: X801.

• Робоча напруга: 12 В (свинцево-кислотні, AGM, GEL акумулятори).

• Заводські налаштування: відключення при ~10.5 В, увімкнення при ~14.4 В.

• Максимальний струм комутації реле: 10 А.

• Власне споживання (в режимі очікування): менше 10 мА.

• Габарити плати: 50 х 32 х 18 мм.

Де найчастіше використовується:

• Саморобні джерела безперебійного живлення (ДБЖ) для роутерів та освітлення.

• Сонячні міні-електростанції (захист АКБ від розряду інвертором уночі).

• Автомобільна та туристична електроніка (захист акумулятора авто від повного розряду холодильником або магнітолою).

• Системи резервного живлення сигналізацій та відеоспостереження.

Порада від майстра: Перед тим як підключати плату до реальної системи, обов’язково відкалібруйте її! Заводські налаштування потенціометрів можуть мати похибку. Використовуйте лабораторний блок живлення та мультиметр, щоб точно виставити межу відключення (наприклад, 10.8В) та повернення (13.5В). Також пам’ятайте про реле: хоч на ньому і написано 10А, для довговічної роботи без перегріву намагайтеся не підключати через нього навантаження з постійним струмом понад 5-7 Ампер. Для більш потужних споживачів використовуйте цей модуль лише для керування потужним зовнішнім контактором або автомобільним реле.
