Вольтметр амперметр 10А 100В з вбудованим шунтом, цифровий DC, LED дисплей, DSN-VC288

Вольтметр амперметр 10А 100В з вбудованим шунтом, цифровий DC, LED дисплей, DSN-VC288

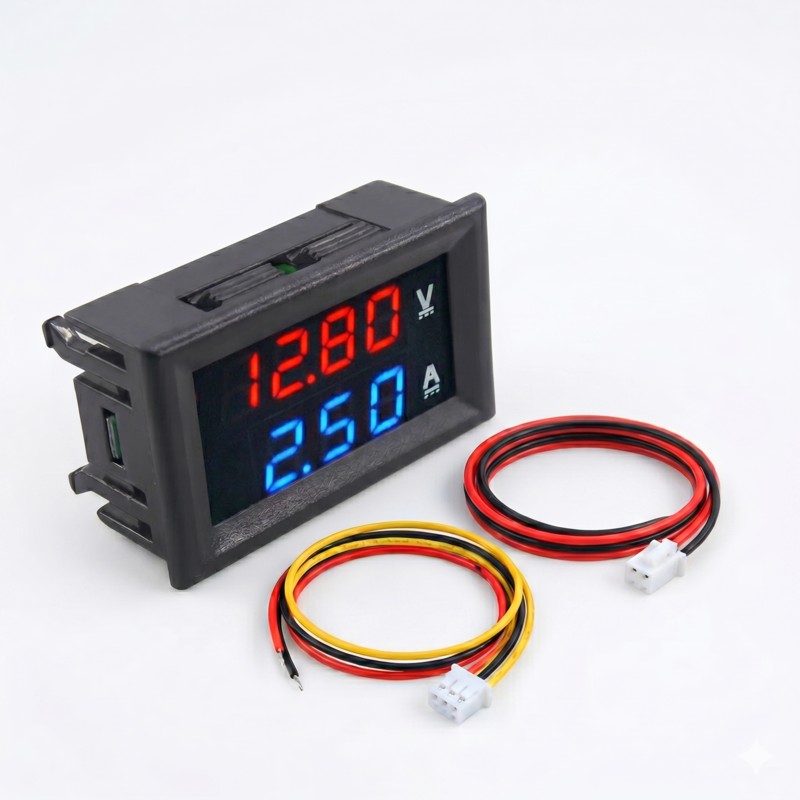

Компактний та багатофункціональний вимірювальний модуль DSN-VC288, призначений для одночасного контролю напруги та сили струму в колах постійного струму (DC). Прилад оснащений яскравим дворядковим LED-дисплеєм: верхній рядок (червоного кольору) відображає поточну напругу, а нижній (синього кольору) — споживаний струм. Ця модель має вбудований шунт на 10А, що позбавляє необхідності купувати та підключати зовнішній вимірювальний елемент.

Основні технічні характеристики:

• Модель: DSN-VC288 (із вбудованим шунтом)

• Діапазон вимірювання напруги: 0 – 100 В (DC)

• Діапазон вимірювання струму: 0 – 10 А (DC)

• Напруга живлення модуля: 4 – 30 В (DC)

• Колір дисплея: Двоколірний (Напруга — червоний, Струм — синій)

• Швидкість оновлення показань: ~300 мс

• Споживання струму самим модулем: близько 20 мА

Де найчастіше використовується:

• Лабораторні блоки живлення: Як основний індикатор для саморобних (DIY) регульованих блоків живлення.

• Зарядні пристрої: Для контролю процесу заряджання акумуляторів (напруги та струму заряду).

• Авто та мототехніка: Моніторинг бортової мережі, роботи генератора та споживання окремих вузлів.

• Альтернативна енергетика: Контроль параметрів сонячних панелей та вітрогенераторів.

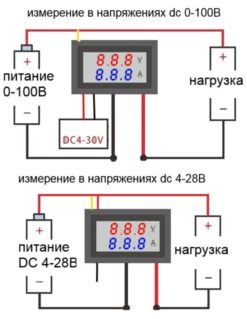

Особливості підключення та налаштування:

1. Калібрування: На задній стороні плати розташовані два підстроювальні резистори. Вони дозволяють точно відкалібрувати показання напруги (V) та струму (A) у разі незначних відхилень порівняно з еталонним мультиметром.

2. Вимоги до живлення: Для стабільної та довговічної роботи модуля, живлення має бути максимально чистим, без пульсацій. При підключенні до джерел з можливими перешкодами (наприклад, у бортовій мережі авто), настійно рекомендується встановити згладжувальний конденсатор паралельно контактам живлення самого приладу.
