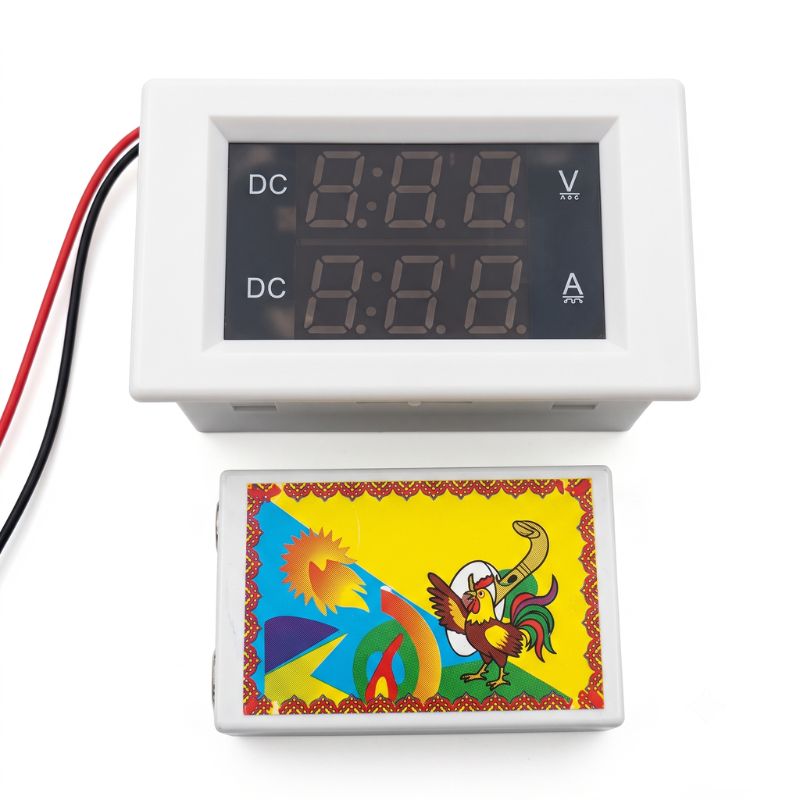

Вольтметр амперметр 20А 100В цифровий панельний DC з вбудованим шунтом YB4835VA

Вольтметр амперметр 20А 100В цифровий панельний DC з вбудованим шунтом YB4835VA

Цифровий панельний вольтметр-амперметр YB4835VA — це універсальний, високоточний та зручний вимірювальний модуль. Він дозволяє одночасно відстежувати два найважливіші параметри електричного кола постійного струму: напругу (до 100 Вольт) та силу струму.

Головна перевага та унікальність цієї моделі — здатність вимірювати великий струм до 20 Ампер завдяки вбудованому шунту. Вам не потрібно купувати, розміщувати в корпусі та додатково підключати зовнішній вимірювальний шунт — прилад повністю готовий до монтажу та повноцінної роботи одразу «з коробки». Модуль оснащений яскравим дворядковим LED-дисплеєм, що забезпечує відмінну читабельність значень навіть у темряві або при яскравому освітленні. Для живлення самого приладу потрібна напруга в діапазоні від 4 до 30 Вольт.

Основні технічні характеристики:

• Модель: YB4835VA.

• Діапазон вимірювання напруги: 0 – 100 В (DC, постійний струм).

• Діапазон вимірювання струму: 0 – 20 А (DC).

• Напруга живлення приладу: 4 – 30 В (DC).

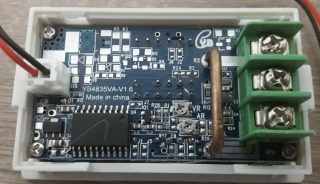

• Шунт: Вбудований на платі (готовий до роботи).

• Тип монтажу: Панельний (для вбудовування в лицьову панель корпусу).

Де найчастіше використовується:

• Створення саморобних лабораторних та регульованих блоків живлення.

• Модернізація зарядних пристроїв для автомобільних акумуляторів.

• Контроль параметрів у системах сонячної енергетики та контролерах заряду.

• Моніторинг розряду/заряду потужних акумуляторних збірок для електротранспорту.

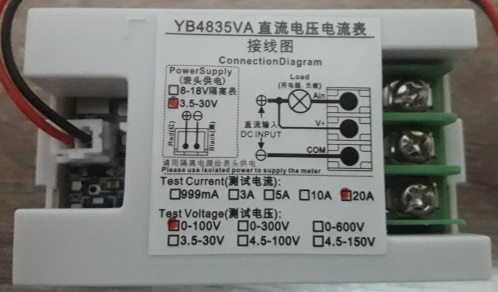

Порада від майстра: Найважливіший нюанс при підключенні цього приладу — його живлення (тонкі дроти). Якщо ви вимірюєте напругу в колі до 30 Вольт (наприклад, у зарядному пристрої на 12В або 24В), ви можете живити вольтметр-амперметр від цього ж самого джерела вимірювання. Але якщо ви плануєте вимірювати напругу, вищу за 30 Вольт (наприклад, акумуляторну збірку на 48В), живлення самого приладу ОБОВ’ЯЗКОВО потрібно підключати до окремого, незалежного джерела до 30В (наприклад, знижувального модуля або окремої батареї). Оскільки шунт на 20А вбудований безпосередньо в плату, переконайтеся, що товсті вимірювальні дроти надійно з’єднані і мають достатній переріз для проходження великого струму.
