MT3608 Type-C

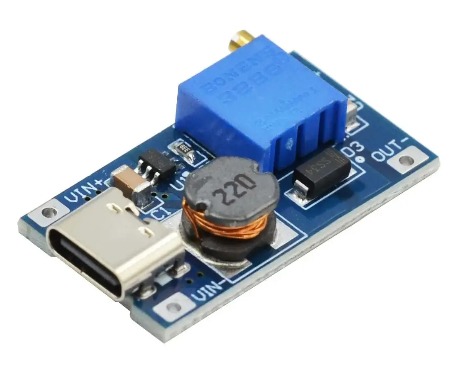

MT3608 Type-C підвищувальний DC-DC перетворювач, модуль напруги 2A (Boost) для роутера від повербанка

MT3608 Type-C — це неймовірно популярний, компактний та ефективний підвищувальний (Step-Up / Boost) DC-DC перетворювач. Наразі це найефективніше рішення (Must-Have) для створення кабелів живлення, що дозволяють підключити ваш домашній Wi-Fi роутер або абонентський термінал (ONU) на 9В чи 12В до звичайного повербанка (5В).

Завдяки вбудованому роз’єму USB Type-C, модуль максимально зручний у використанні — достатньо підключити його до Power Bank стандартним кабелем. За допомогою багатообертового потенціометра (підлаштувального резистора) на платі ви можете плавно і точно виставити необхідну вихідну напругу (аж до 28В). Модуль забезпечує високий ККД (до 96%) та стабільну роботу при струмах до 2А.

Основні технічні характеристики:

• Тип перетворювача: Підвищувальний (Boost / Step-Up).

• Вхідна напруга: 2 В – 24 В (через порт Type-C або контактні майданчики).

• Вихідна напруга: до 28 В (регулюється потенціометром).

• Максимальний вихідний струм: 2 А (рекомендований робочий струм до 1-1.5 А).

• Ефективність перетворення (ККД): до 96%.

• Робоча температура: від -40°C до +85°C.

• Особливості: Напруга на виході завжди має бути вищою, ніж на вході.

• Захист: ВАЖЛИВО! Модуль не має захисту від короткого замикання та переполюсовки.

Де найчастіше використовується:

• Живлення роутерів, модемів та світлодіодних стрічок (12В) від Power Bank (5В).

• DIY-проєкти, де потрібно отримати високу напругу від одного чи двох Li-Ion акумуляторів 18650 (3.7В).

• Побудова портативних зарядних пристроїв та лабораторних блоків живлення.

Порада від майстра: Перед тим як підключати ваш роутер (або інший пристрій) до виходу модуля, обов’язково підключіть живлення на вхід (Type-C), візьміть мультиметр і за допомогою викрутки налаштуйте на виході потрібну напругу (наприклад, рівно 12В або 9В). Тільки після цього припаюйте штекер і підключайте роутер! Також майте на увазі: потенціометр багатообертовий, іноді потрібно зробити 10-15 обертів проти годинникової стрілки, перш ніж напруга почне зростати.
