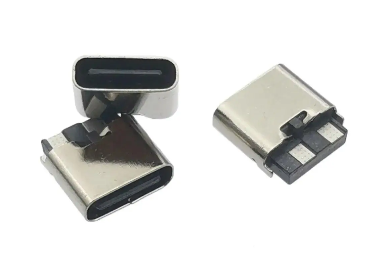

Гніздо type c 2 smd USB Type-C роз’єм

Гніздо type c 2 smd USB Type-C роз’єм

Роз’єм USB Type-C 2 pin SMD — це спеціалізована та максимально спрощена версія популярного сучасного порту, призначена виключно для подачі живлення або заряджання. На відміну від стандартних повноцінних гнізд Type-C, які мають 16 або 24 контакти для передачі даних, відео та швидкої зарядки, ця модель має лише 2 силові контакти (VBUS — плюс, та GND — мінус).

Таке інженерне рішення робить цей роз’єм ідеальним для ремонту простої побутової електроніки або для саморобок, де потрібна лише зарядка 5В, а передача даних не передбачена. Завдяки мінімальній кількості ніжок (SMD монтаж), припаяти це гніздо до плати набагато легше і швидше, ніж класичний багатоконтактний Type-C.

Основні технічні характеристики:

• Тип роз’єму: USB Type-C (Female / Гніздо).

• Кількість контактів: 2 pin (тільки живлення: VBUS та GND).

• Тип монтажу: SMD (поверхневий монтаж на плату) + наскрізні фіксуючі ніжки корпусу.

• Максимальний струм: до 3 А.

• Призначення: Тільки зарядка/живлення (без передачі даних Data+ / Data-).

Де найчастіше використовується:

• Модернізація старих пристроїв: заміна застарілих і ламких Micro-USB або Mini-USB на сучасний симетричний Type-C.

• Ремонт зарядних портів у ліхтариках, дитячих іграшках, настільних лампах, портативних вентиляторах.

• Збірка саморобних Power Bank та модулів заряду літієвих акумуляторів (наприклад, плат TP4056).

Порада від майстра: Будьте дуже уважні з цими 2-піновими роз’ємами! Оскільки тут є лише контакти живлення і немає керуючих контактів “CC”, пристрій із цим гніздом буде заряджатися тільки від звичайних блоків живлення USB-A через кабель USB-A на Type-C (які завжди видають 5В). Якщо ви підключите його через кабель Type-C на Type-C до сучасного “розумного” блоку живлення (наприклад, від MacBook або швидкої зарядки смартфона), блок просто не подасть напругу, бо не “побачить” пристрій. Для роботи з кабелями Type-C to Type-C на платі пристрою обов’язково мають бути встановлені стягуючі резистори 5.1 кОм, підключити які до цього 2-пінового гнізда фізично неможливо.
