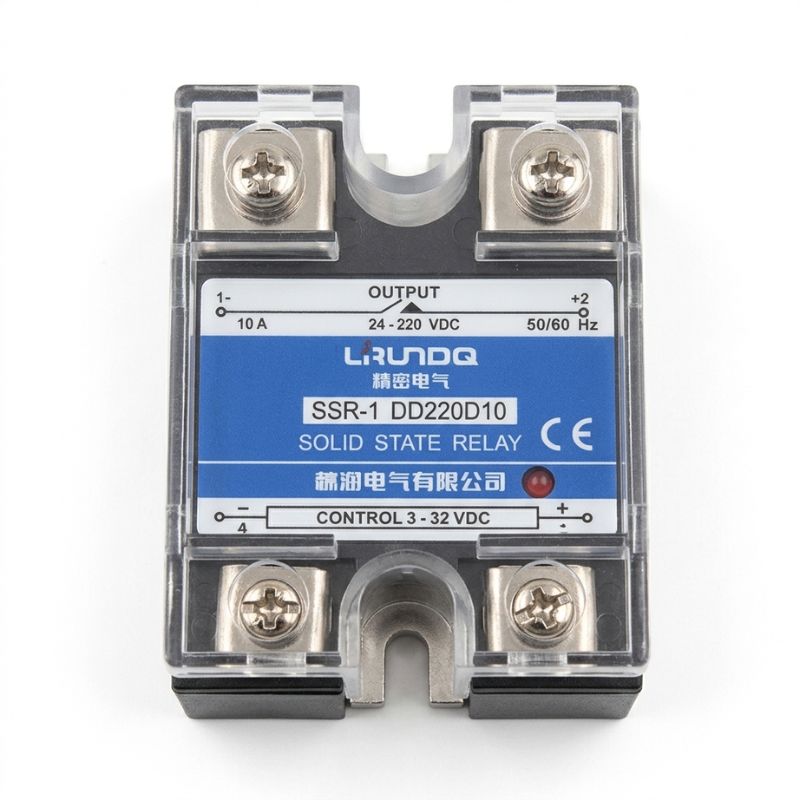

Твердотільне реле постійного струму DC 10A SSR DD220D10

Твердотільне реле постійного струму DC 10A SSR DD220D10

Твердотільне реле SSR DD220D10 (тип DC-DC) — це надійний напівпровідниковий комутаційний пристрій, призначений для безконтактного керування потужними навантаженнями постійного струму. На відміну від класичних електромагнітних реле, твердотільне не має рухомих механічних частин. Це забезпечує абсолютно безшумну роботу, високу швидкість спрацьовування та повну відсутність іскріння (дуги) під час розмикання контактів, що є критично важливим при комутації високих напруг постійного струму.

Керування реле здійснюється низьковольтним сигналом постійного струму в широкому діапазоні від 3 до 32 Вольт. Це дозволяє безпосередньо підключати його до виходів мікроконтролерів (Arduino, STM32, Raspberry Pi), ПЛК або стандартних блоків живлення (5В, 12В, 24В). Вихідний каскад здатний комутувати напругу від 24 до 220 Вольт постійного струму (DC) при номінальному струмі до 10 Ампер. Внутрішня схема має гальванічну (оптичну) розв’язку, що надійно захищає керуючу електроніку від високовольтної частини.

Основні технічні характеристики:

• Модель: SSR DD220D10.

• Тип комутації: DC-DC (керування постійним струмом / комутація постійного струму).

• Вхідна (керуюча) напруга: 3 – 32 В (DC).

• Струм керування: 5 – 25 мА.

• Вихідна (комутована) напруга: 24 – 220 В (DC).

• Максимальний струм навантаження: 10 А.

• Ізоляція: Оптична (гальванічна розв’язка).

• Призначення: Безконтактна комутація навантажень постійного струму.

Де найчастіше використовується:

• Керування колекторними двигунами постійного струму та сервоприводами.

• Увімкнення потужних електромагнітів, соленоїдів та клапанів.

• Комутація нагрівальних елементів (ТЕНів), що живляться від постійного струму.

• Системи автоматики в сонячній енергетиці та акумуляторних збірках.

Порада від майстра: Робота з твердотільними реле DC-DC має три критичні правила. Перше: полярність на виході! На відміну від реле змінного струму, вихідні клеми DC-реле мають сувору полярність (зазвичай клема 1 — плюс, клема 2 — мінус). Якщо ви переплутаєте полярність навантаження, струм піде через внутрішній захисний діод транзистора, і навантаження буде увімкнене постійно, незалежно від сигналу керування, а саме реле може згоріти. Друге: охолодження. 10 Ампер — це межа. При струмах понад 3-4 А реле обов’язково потрібно монтувати на алюмінієвий радіатор із застосуванням термопасти. Третє: індуктивні викиди. Якщо ви комутуєте мотор або соленоїд, паралельно навантаженню обов’язково встановіть захисний зворотний діод (Flyback diode), інакше високовольтний імпульс самоіндукції при вимкненні проб’є вихідний транзистор реле.
