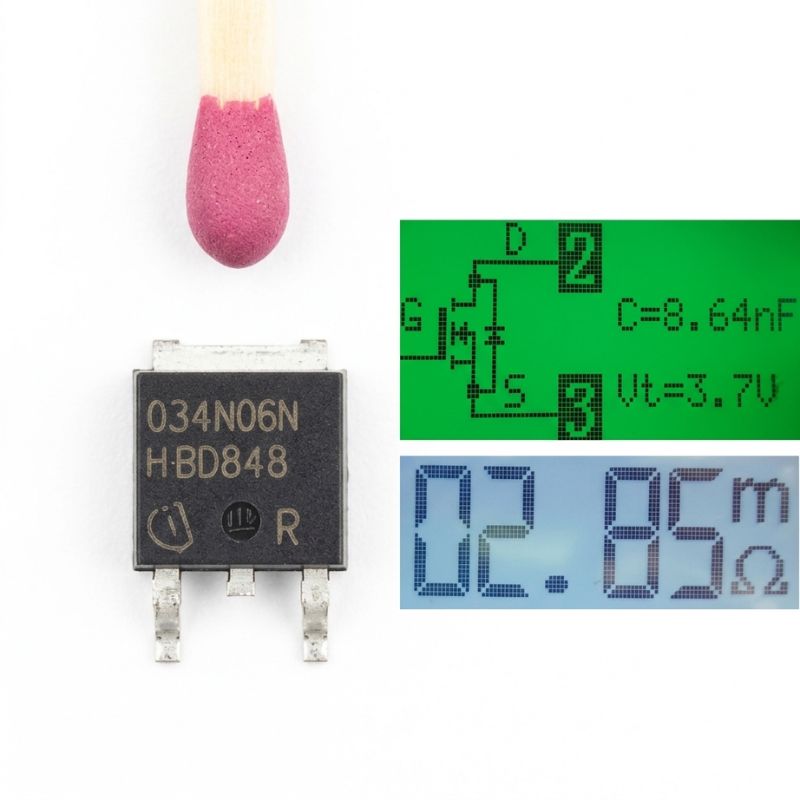

034N06 (IPD034N06N3) транзистор MOSFET N-канал 100А 60В TO-252

034N06 (IPD034N06N3) транзистор MOSFET N-канал 100А 60В TO-252

IPD034N06N3 (у побуті часто маркується просто як 034N06) — це високоефективний N-канальний польовий транзистор (MOSFET), розроблений компанією Infineon за передовою технологією OptiMOS™ 3. Ця технологія дозволила досягти екстремально низького опору відкритого каналу (Rds(on) становить усього близько 3.4 мОм) та мінімізувати заряд затвора. Як наслідок, транзистор забезпечує мінімальні втрати енергії як у статичному стані, так і при високочастотних перемиканнях.

Транзистор здатний витримувати напругу до 60 Вольт і пропускати через кристал колосальний струм до 100 Ампер. Компонент виконаний у компактному корпусі TO-252 (DPAK), який призначений для поверхневого монтажу (SMD). Цей корпус ідеально підходить для створення щільних і потужних плат, де відведення тепла відбувається безпосередньо через мідні полігони друкованої плати.

Основні технічні характеристики:

• Тип транзистора: MOSFET, N-канал (збагаченого типу).

• Повна назва моделі: IPD034N06N3 G (маркування 034N06).

• Максимальна напруга стік-витік (Vdss): 60 В.

• Максимальний струм стоку (Id): до 100 А (струм кристала).

• Опір відкритого каналу (Rds(on)): 0.0034 Ом (3.4 мОм).

• Максимальна напруга затвор-витік (Vgs): ±20 В.

• Тип корпусу: TO-252 (DPAK) — для поверхневого (SMD) монтажу.

Де найчастіше використовується:

• Синхронні випрямлячі у високочастотних імпульсних блоках живлення.

• Плати захисту та керування акумуляторними збірками (BMS).

• Керування потужними безколекторними (BLDC) двигунами у електротранспорті та дронах.

• Високоефективні DC-DC перетворювачі напруги.

Порада від майстра: Зверніть увагу на особливості тепловідведення! Корпус TO-252 (DPAK) розрахований на монтаж безпосередньо на плату, де стоком (Drain) виступає широка металева спинка транзистора. Для ефективного охолодження при роботі з великими струмами обов’язково робіть великі мідні полігони навколо стоку, в ідеалі — з перехідними отворами (via) на інший бік плати. Крім того, пам’ятайте про міф “100 Ампер”: це межа самого кристала за ідеальних умов охолодження. На практиці SMD-майданчик на звичайній платі FR-4 просто не витримає такого струму без водяного або екстремального повітряного охолодження. Для тривалої стабільної роботи намагайтеся навантажувати один такий транзистор струмом не більше 25-35А.
