Тестер mos igbt 3700v транзисторів, напруги пробою діодів і стабілітронів, Type-C

Тестер mos igbt 3700v транзисторів, напруги пробою діодів і стабілітронів, Type-C

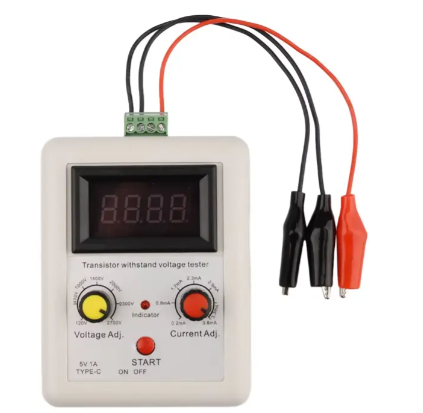

Портативний тестер напруги пробою (до 3700В) — це спеціалізований високоточний вимірювальний прилад, розроблений для радіоаматорів та професійних майстрів з ремонту електроніки. Він дозволяє швидко та безпечно визначити реальну напругу пробою (breakdown voltage) електронних компонентів. Завдяки вбудованому акумулятору та зарядному порту Type-C, тестер є повністю автономним і зручним для використання як у майстерні, так і на виїзді.

Прилад автоматично генерує плавно зростаючу високу напругу (від 120 до 3700 Вольт), обмежуючи при цьому вихідний струм на мізерному рівні (0.2-3.8 мА). Це дозволяє провести тест “на пробій” без фізичного руйнування деталі, що перевіряється. Тестер має простий та зрозумілий інтерфейс: він легко керується і миттєво виводить точні значення на яскравий цифровий дисплей.

Основні технічні характеристики:

• Вихідна напруга тестування: 120 – 3700 В (DC).

• Вихідний струм тестування: 0.2 – 3.8 мА.

• Призначення: Тестування MOS, IGBT, тріодів, стабілітронів (діодів Зенера), випрямних діодів та діодних містків.

• Живлення: Вбудований акумулятор 3.7V ємністю 600 mAh.

• Порт заряджання: Сучасний TYPE-C.

• Параметри зарядки: Вхід 5V 1A (максимальний струм зарядки 550 мА).

Де найчастіше використовується:

• Перевірка справності та оригінальності потужних IGBT і MOSFET транзисторів (визначення реальних меж напруги сток-виток).

• Сортування та підбір стабілітронів з невідомим маркуванням (особливо високовольтних).

• Діагностика високовольтних діодних мостів та випрямлячів у блоках живлення.

• Перевірка ізоляції та конденсаторів на витік.

Порада від майстра: Будьте вкрай обережні під час роботи! Хоча вихідний струм приладу дуже малий (до 3.8 мА) і він не вб’є вас, напруга до 3700 Вольт може викликати вкрай неприємний та болючий удар струмом, який змусить вас рефлекторно смикнути рукою (а це небезпечно при роботі з паяльником поруч). Ніколи не торкайтеся металевих щупів чи виводів деталі під час натискання кнопки тесту! Спочатку надійно підключіть деталь крокодилами або помістіть у тестову колодку, заберіть руки, і лише після цього подавайте напругу.
