ON 45 KSD9700 термореле замкнуте на розмикання 250V 5A

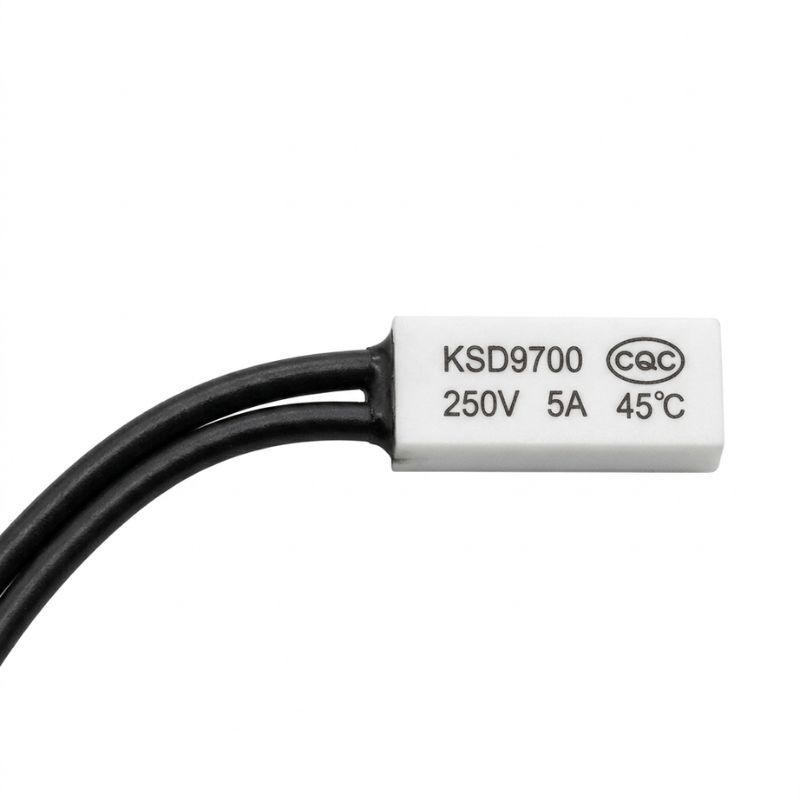

Термореле KSD9700 (нормально замкнуте, NC) 250V 5A

KSD9700 — це надзвичайно популярне мініатюрне біметалеве термореле (термостат), призначене для захисту електричного обладнання від перегріву. Ця модель має нормально замкнутий тип контактів (NC — Normally Closed): у звичайному стані контакти замкнуті, і струм вільно проходить через пристрій. При досягненні порогової температури біметалева пластина вигинається, розмикаючи коло і зупиняючи подачу живлення. Після охолодження реле автоматично повертається у вихідний стан.

Датчик виконаний у плоскому металевому корпусі, який забезпечує швидку теплопередачу від об’єкта, що контролюється. Корпус ізольований термоусадочною трубкою, що робить монтаж безпечним.

Основні технічні характеристики:

• Тип контакту: Нормально замкнутий (NC — розмикається при нагріванні).

• Максимальна напруга: до 250 В (змінний струм).

• Максимальний струм: до 5 А.

• Тип корпусу: Плоский металевий з гнучкими виводами.

• Принцип дії: Одноразове спрацьовування з автоматичним відновленням при охолодженні.

Де найчастіше використовується:

• Термозахист обмоток електродвигунів, трансформаторів та насосів.

• Захист від перегріву нагрівальних елементів у побутовій техніці (фенів, прасок, кавоварок).

• Системи контролю температури в інкубаторах, 3D-принтерах та батарейних блоках.

• Захист літій-іонних акумуляторів та потужних блоків живлення.

Порада від майстра: Обираючи термореле KSD9700, обов’язково звертайте увагу на температуру спрацьовування (зазвичай вона вибита на корпусі, наприклад, 65°C, 80°C або 100°C). Монтуючи термостат, забезпечте його максимально щільне прилягання до поверхні джерела тепла, використовуючи термопасту — це усуне хибні спрацьовування. Пам’ятайте, що комутований струм не повинен перевищувати 5А; якщо ви захищаєте потужне навантаження, підключайте термореле через додаткове електромагнітне або твердотіле реле.
