OFF 90 KSD9700 термореле розімкнуте на замикання 250V 5A

OFF 90 KSD9700 термореле розімкнуте на замикання 250V 5A

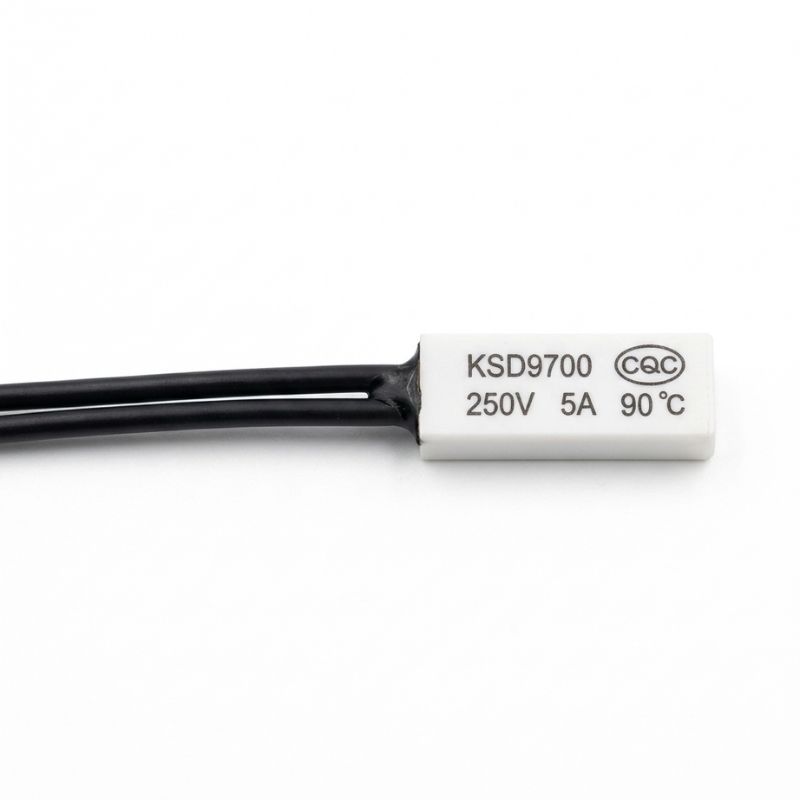

KSD9700 90°C (NO / OFF) — це компактний біметалевий термостат у мініатюрному прямокутному корпусі, оснащений гнучкими виводами для зручного монтажу. Його плоска форма ідеально підходить для розміщення у важкодоступних місцях: між витками обмоток трансформаторів, у збірках акумуляторних батарей або для щільного притискання до радіаторів транзисторів.

Дана модель працює за принципом нормально розімкнутих контактів (NO — Normally Open / OFF). У звичайному режимі (коли температура нижча за 90°C) електричний ланцюг розірваний, і термостат не пропускає струм (мультиметр покаже обрив). Коли поверхня нагрівається до критичних 90°C, внутрішня біметалева пластина вигинається, замикаючи контакти та вмикаючи живлення (струм до 5 Ампер). Після того, як система охолоне приблизно на 10-15 градусів, контакти автоматично розімкнуться, вимикаючи навантаження.

Основні технічні характеристики:

• Модель: KSD9700.

• Температура спрацьовування (замикання): 90°C.

• Стан контактів: Нормально розімкнуте (NO / OFF у холодному стані).

• Максимальна робоча напруга: 250 В (змінний струм).

• Максимальний струм навантаження: 5 А (до 1.1 кВт).

• Конструкція: Мініатюрний корпус із гнучкими дротами.

Де найчастіше використовується:

• Автоматичне увімкнення систем аварійного (посиленого) охолодження у потужних інверторах та зварювальних апаратах.

• Аварійна звукова або світлова сигналізація перегріву трансформаторів і електродвигунів.

• Керування вентиляторами в потужних світлодіодних прожекторах та фітолампах.

Порада від майстра: Температура 90°C для електроніки — це вже межа, за якою починається деградація компонентів або плавиться ізоляція проводів. Тому це реле (типу OFF/NO) найчастіше ставлять не як основне, а як аварійне. Наприклад, якщо основний кулер не впорався і радіатор нагрівся до 90°C, це реле замикає контакти і вмикає потужну сирену, або запускає додатковий високообертовий вентилятор. Пам’ятайте про безпеку: металевий корпус KSD9700 може проводити струм! Якщо ви притуляєте його до струмопровідних частин (до радіатора з напругою або на плату), обов’язково загорніть його в термоусадку або обклейте термостійким каптоновим скотчем, щоб уникнути короткого замикання.
