OFF 60 KSD9700 термореле розімкнуте на замикання 250V 5A

OFF 60 KSD9700 термореле розімкнуте на замикання 250V 5A

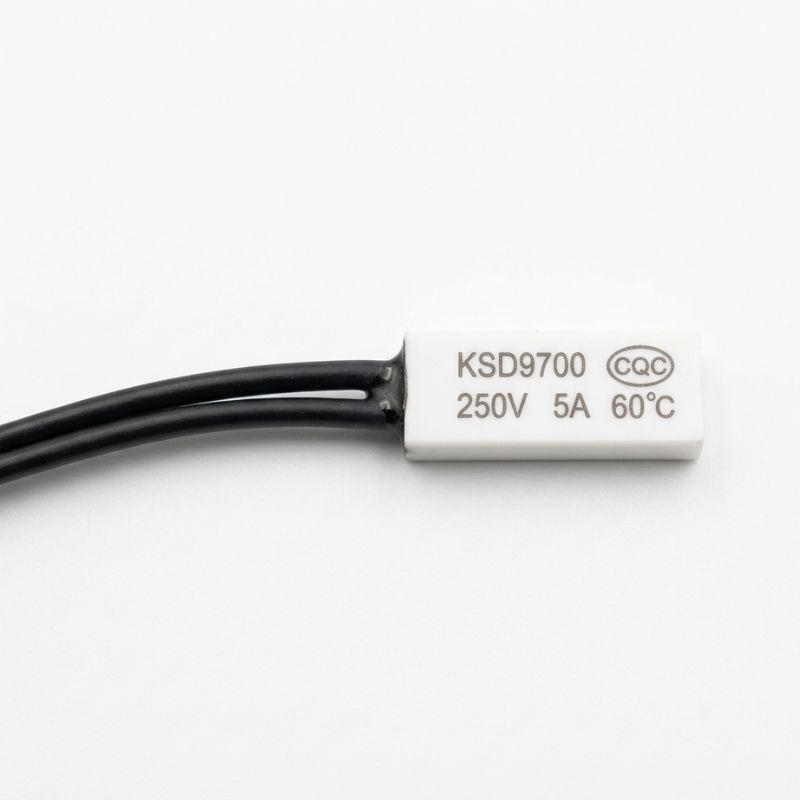

KSD9700 60°C (NO / OFF) — це мініатюрний біметалевий термостат у компактному прямокутному корпусі з гнучкими дротяними виводами. Завдяки своїм невеликим розмірам та плоскій формі, цей датчик ідеально підходить для притискання до плоских поверхонь, обмоток електродвигунів або збірок акумуляторів, де класичні круглі реле типу KSD301 просто не помістяться.

Ця конкретна модель має нормально розімкнуті контакти (NO — Normally Open / OFF). Її логіка роботи полягає у замиканні ланцюга при нагріванні. У звичайному холодному стані (нижче 60°C) контакти реле розірвані, і струм через нього не йде (мультиметр у режимі прозвонки мовчить). Як тільки поверхня, до якої прикріплено термостат, нагрівається до 60°C, біметалевий елемент спрацьовує, замикаючи контакти та вмикаючи підключене навантаження (струм до 5 Ампер). Після зниження температури на 10-15 градусів, контакти знову автоматично розімкнуться.

Основні технічні характеристики:

• Модель: KSD9700.

• Температура спрацьовування (замикання): 60°C.

• Стан контактів: Нормально розімкнуте (NO / OFF у холодному стані).

• Максимальна робоча напруга: 250 В (змінний струм).

• Максимальний струм навантаження: 5 А (до 1.1 кВт).

• Конструкція: Мініатюрний корпус із гнучкими дротами.

Де найчастіше використовується:

• Автоматичне увімкнення кулерів (вентиляторів) охолодження на радіаторах аудіопідсилювачів, блоків живлення та світлодіодних матриць.

• Системи аварійної сигналізації (увімкнення зумера або світлодіода, коли акумуляторна збірка чи мотор нагріваються до 60°C).

• Захист та термоконтроль у зарядних пристроях і компактній електроніці.

Порада від майстра: Будьте уважні при замовленні! Часто покупці бачать знайоме маркування “KSD9700”, купують реле і намагаються поставити його на захист двигуна (щоб воно вимкнуло двигун при перегріві). Але ця модель — типу OFF (Нормально розімкнута). Якщо ви підключите її в розрив живлення мотора, мотор просто не запуститься, поки не нагріється до 60°C! Це реле створене для увімкнення охолодження або сигналізації. Наприклад: примотуєте його термоскотчем до радіатора, а через нього підключаєте 12-вольтовий вентилятор. Поки радіатор холодний — вентилятор стоїть. Нагрівся до 60°C — вентилятор увімкнувся і збив температуру. При монтажі металевого корпусу KSD9700 пам’ятайте, що він може бути струмопровідним, тому використовуйте термостійкий скотч (каптоновий) або термоусадку.
