Світлодіодна підкладка зірка, плата-радіатор Star 20 мм для LED 1-3 Вт

Світлодіодна підкладка зірка, плата-радіатор Star 20 мм для LED 1-3 Вт

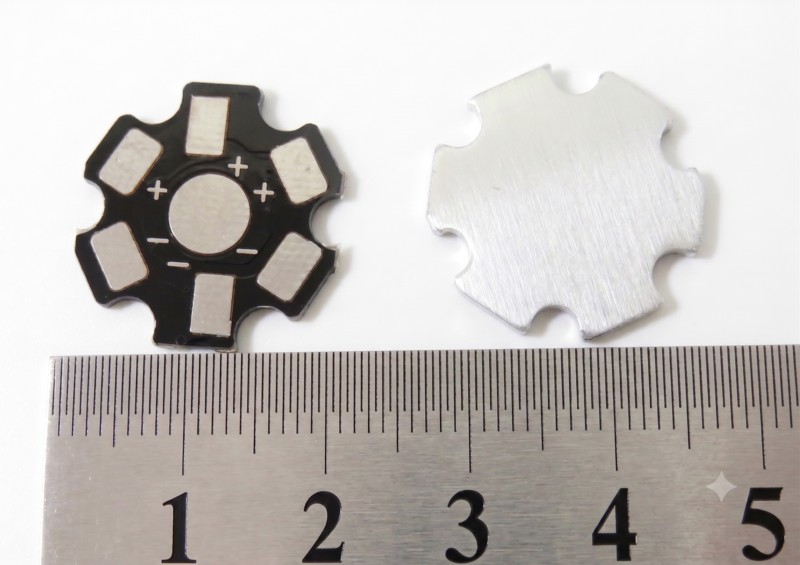

Спеціальна монтажна плата-радіатор у формі зірки (Star), розроблена для встановлення потужних світлодіодів (High Power LED) номіналом 1 Вт та 3 Вт. Вона виконує дві критично важливі функції: відведення тепла від напівпровідникового кристала та забезпечення зручної пайки контактів.

Без такої підкладки потужний світлодіод миттєво перегріється та вийде з ладу. Плата виготовлена з високоякісного алюмінію, який ефективно забирає тепло з центрального майданчика діода. Крім того, на “зірці” передбачені зручні та широкі контактні майданчики (марковані “+” та “-“) для легкого припаювання дротів живлення.

Важлива технічна порада для майстрів: Процес монтажу складається з двох етапів.

1. Нанесіть краплю термопасти або термоклею на центральний металевий кружечок плати, покладіть на нього світлодіод і лише після цього припаяйте його ніжки до бокових контактів.

2. Сама по собі “зірка” не здатна розсіяти всі 3 Вати тепла. Її потрібно обов’язково закріпити на більший основний радіатор (алюмінієвий профіль чи корпус ліхтаря) — також з використанням термоінтерфейсу!

Основні технічні характеристики:

• Тип плати: Підкладка-радіатор (Star / Зірка)

• Матеріал: Алюміній (висока теплопровідність)

• Сумісність: Світлодіоди Emitter (High Power LED) на 1 Вт та 3 Вт

• Діаметр: ~20 мм (стандартний розмір для більшості лінз та коліматорів)

• Контакти: Розведені майданчики під пайку (анод “+” та катод “-“)

Де найчастіше використовується:

• Створення DIY-освітлення: Збирання потужних ліхтариків, велосипедних фар, акваріумного освітлення.

• Фітолампи: Монтаж червоних, синіх та повноспектральних світлодіодів для вирощування рослин.

• Ремонт: Заміна перегорілих світлодіодів у прожекторах, настільних лампах та автомобільних фарах.
