ІЧ-приймач 5 мм інфрачервоний (фотодіод), 940нм, вивідний IR для датчиків

ІЧ-приймач 5 мм інфрачервоний (фотодіод), 940нм, вивідний IR для датчиків

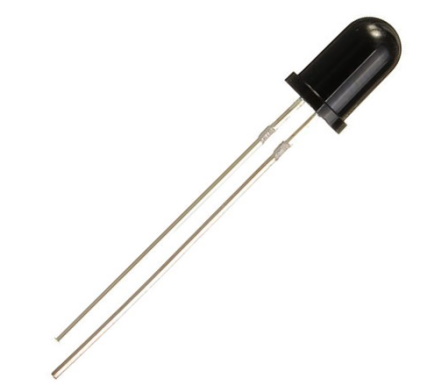

Інфрачервоний приймач (IR фотодіод) у стандартному корпусі 5 мм — це чутливий напівпровідниковий компонент, призначений для вловлювання та перетворення інфрачервоного випромінювання в електричний сигнал. Він налаштований на прийом хвиль довжиною 940 нм, що є загальноприйнятим стандартом для більшості пультів дистанційного керування, оптичних бар’єрів та систем сигналізації.

Зазвичай такі фотодіоди мають темну (чорну або темно-синю) лінзу. Це зроблено навмисно: темний пластик працює як оптичний фільтр, який відсікає видиме світло (наприклад, від сонця чи кімнатних ламп) і пропускає лише інфрачервоне випромінювання, що значно знижує кількість хибних спрацьовувань.

Основні технічні характеристики:

• Тип компонента: Фотодіод (ІЧ-приймач).

• Довжина хвилі (робоча): 940 нм.

• Діаметр лінзи: 5 мм.

• Тип монтажу: Вивідний (DIP / Through-hole).

• Колір лінзи: Темний (відфільтровує видиме світло).

• Швидкість реакції: Висока (підходить для високочастотних сигналів).

Де найчастіше використовується:

• Датчики перешкод та оптичні бар’єри (в парі з ІЧ-світлодіодом).

• Робототехніка: модулі для руху по лінії (Line Tracking) або уникнення зіткнень.

• Приймачі сигналів від пультів дистанційного керування (ТБ, кондиціонери, аудіосистеми).

• Навчальні проєкти та саморобки на базі Arduino, ESP32, Raspberry Pi.

Порада від майстра: Будьте уважні при підключенні! На відміну від звичайних світлодіодів, фотодіоди в схемах датчиків найчастіше підключаються у зворотному напрямку (так зване зворотне зміщення): катод (коротка ніжка) підключається до «плюса», а анод (довга ніжка) — до «мінуса» через резистор. Також не плутайте ІЧ-приймач (фотодіод, який вловлює світло і найчастіше має темну лінзу) з ІЧ-передавачем (світлодіодом, який випромінює світло і найчастіше має прозору лінзу).
