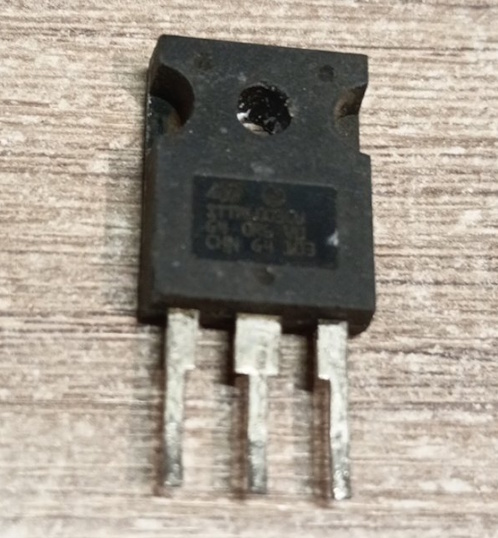

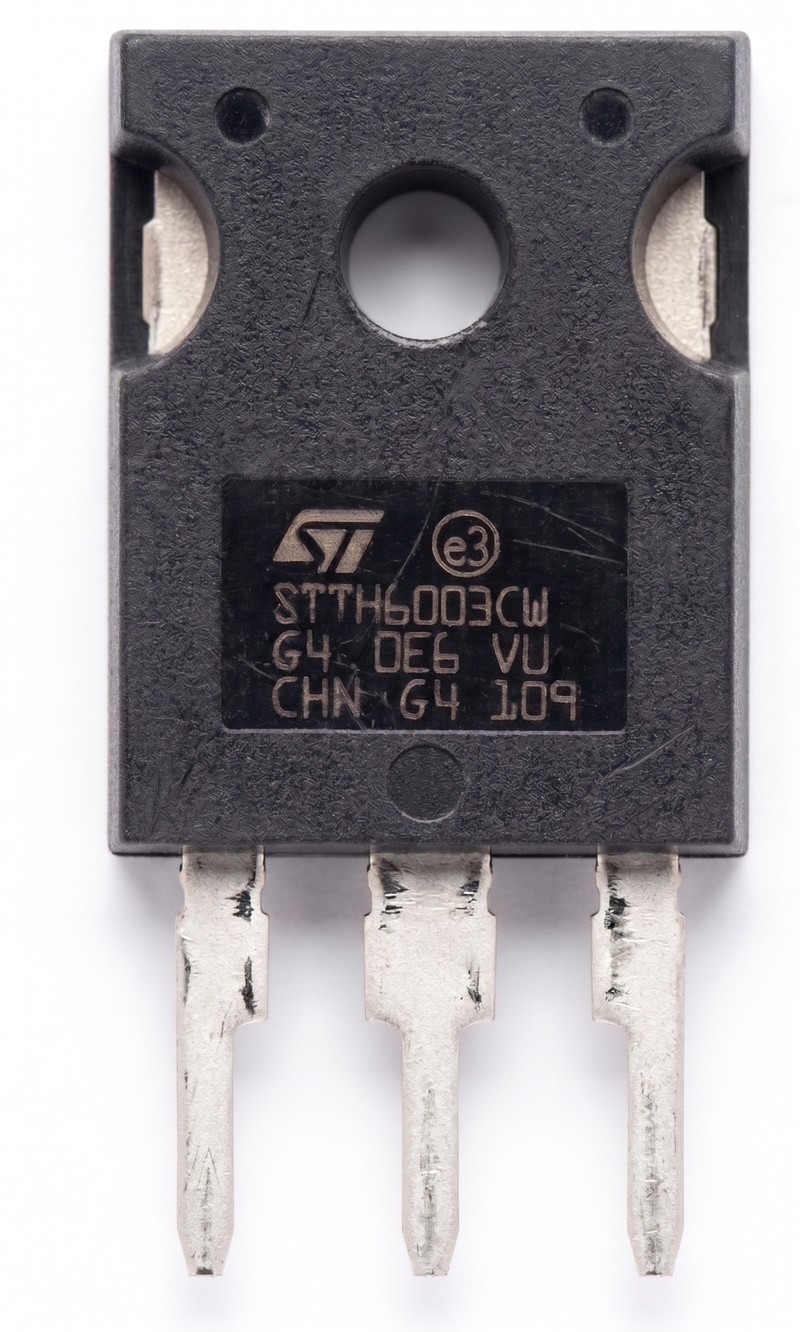

STTH6003CW 60A300V діод випрямний TO-247

STTH6003CW 60A300V діод випрямний TO-247

STTH6003CW — це потужний ультрашвидкодіючий здвоєний випрямний діод зі спільним катодом, розроблений для застосування у високоефективних силових перетворювачах. Компонент оптимізований для роботи на високих частотах, забезпечуючи мінімальні комутаційні втрати та надзвичайно швидке відновлення під час роботи під великим навантаженням.

Основні технічні характеристики:

• Тип діода: Ультрашвидкодіючий (Ultra-Fast Recovery).

• Конфігурація: Здвоєний зі спільним катодом (Center Tap).

• Максимальний прямий струм (If): 60 А (по 30 А на кожен із двох внутрішніх діодів).

• Максимальна зворотна напруга (Vrrm): 300 V.

• Тип корпусу: TO-247 (вивідний, з металевою основою для кріплення на радіатор).

Де найчастіше використовується:

• Зварювальні апарати та інвертори (вихідні випрямні каскади).

• Потужні імпульсні блоки живлення (SMPS) та телекомунікаційне обладнання.

• Системи безперебійного живлення (ДБЖ / UPS).

• Кола корекції коефіцієнта потужності (PFC) та високочастотні DC-DC перетворювачі.

Порада від майстра: Корпус TO-247 розрахований на високе тепловиділення при роботі на струмах до 60А. Обов’язково використовуйте масивний алюмінієвий радіатор разом із якісною термопастою. Оскільки металева підкладка корпусу електрично з’єднана зі спільним катодом (центральний вивід), при монтажі компонента на один загальний радіатор із транзисторами або іншими діодами обов’язково застосовуйте діелектричні термопрокладки (силіконові або слюдяні) та ізоляційні шайби під гвинт кріплення, щоб уникнути короткого замикання у силовій схемі.
