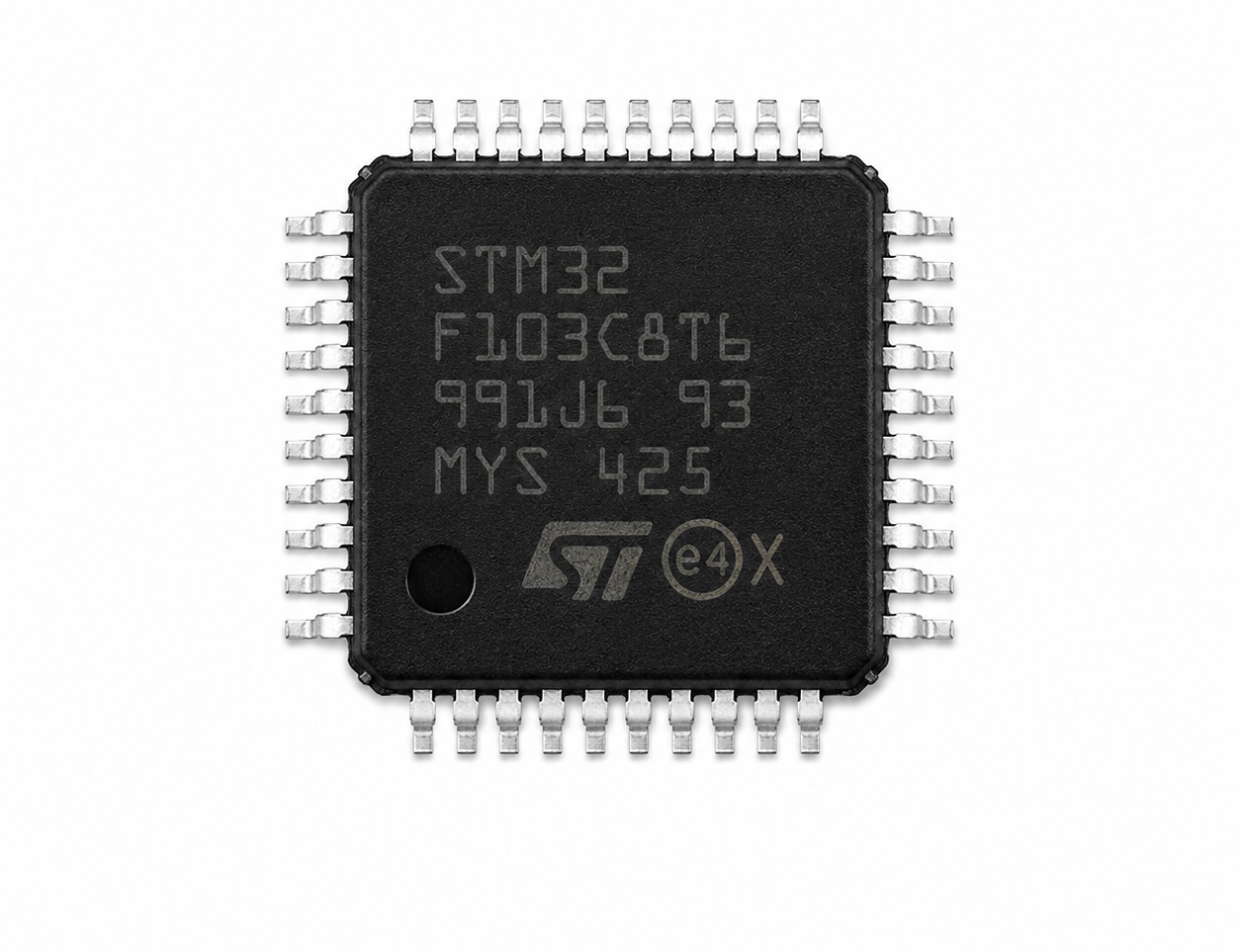

STM32F103C8T6 мікроконтролер 32-бітний 64KB Flash LQFP48

STM32F103C8T6 — це один із найпопулярніших 32-бітних мікроконтролерів на базі потужного ядра ARM Cortex-M3 від компанії STMicroelectronics. Він забезпечує видатну продуктивність із тактовою частотою до 72 МГц, що робить його ідеальним вибором як для складних промислових завдань, так і для передових аматорських DIY-проєктів. Саме цей чип є “серцем” легендарної налагоджувальної плати Blue Pill.

Компонент має багату периферію, включаючи апаратну підтримку USB 2.0, CAN-шини, кілька незалежних таймерів та швидкісний АЦП. Завдяки корпусу LQFP48 мікроконтролер займає мінімум місця на друкованій платі, надаючи при цьому 37 виводів вводу/виводу (GPIO).

Основні технічні характеристики:

• Ядро: ARM Cortex-M3 (32-біт).

• Максимальна тактова частота: 72 МГц.

• Пам’ять: 64 КБ Flash-пам’яті програм, 20 КБ SRAM (оперативної пам’яті).

• Робоча напруга живлення: від 2.0V до 3.6V.

• Апаратні інтерфейси: 2x I2C, 2x SPI, 3x USART, USB 2.0 Full Speed, CAN.

• Тип корпусу: LQFP-48 (SMD).

Де найчастіше використовується:

• Розробка власних електронних пристроїв та модулів “Розумного дому”.

• Промислова автоматика, логічні контролери (PLC) та системи збору даних.

• Керування кроковими двигунами, ЧПУ-станками та 3D-принтерами.

• Автомобільна електроніка (завдяки наявності шини CAN).

Порада від майстра: Хоча в офіційній документації об’єм Flash-пам’яті моделі “C8” заявлений як 64 КБ, на практиці більшість оригінальних чипів мають фізично доступні 128 КБ (як у старшої моделі “CB”). При розробці схемотехніки пам’ятайте, що мікроконтролер живиться від 3.3V, тому використання логіки 5V безпосередньо можливе лише на виводах, що позначені в даташиті як “FT” (5V Tolerant). Будьте уважні при купівлі: на ринку існує багато китайських клонів (наприклад, CS32 або GD32), які мають дещо іншу архітектуру та можуть вимагати зміни конфігурації у середовищі розробки.
