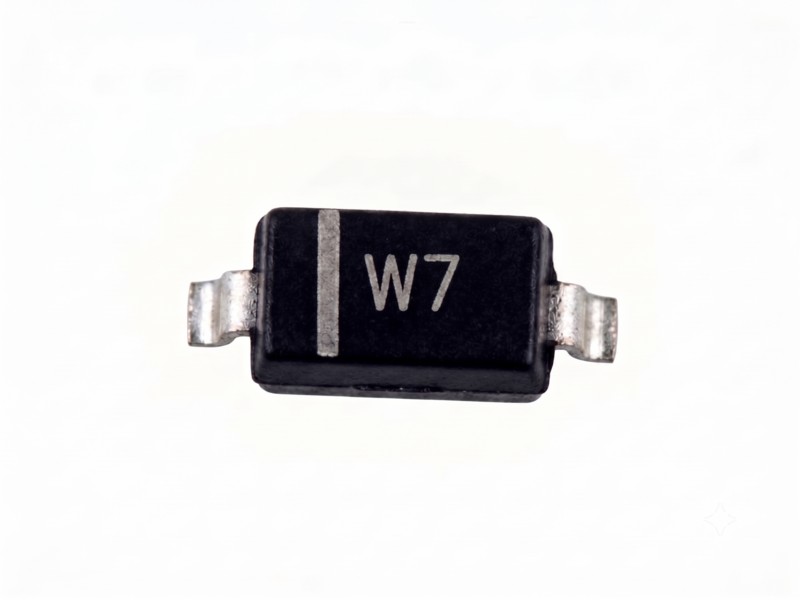

Стабілітрон 4.7V BZT52C4V7 SMD (350mW) діод Зенера, корпус SOD-123

Стабілітрон 4.7V BZT52C4V7 SMD (350mW) діод Зенера, корпус SOD-123

BZT52C4V7 — це надійний та популярний SMD-стабілітрон (діод Зенера), призначений для поверхневого монтажу. Він виконаний у мініатюрному корпусі SOD-123, що дозволяє суттєво економити місце на сучасних щільних друкованих платах. Головне завдання цього напівпровідникового компонента — підтримувати стабільну (опорну) напругу на рівні 4.7 В у електричному колі, а також захищати чутливі електронні компоненти від раптових стрибків напруги.

Завдяки потужності розсіювання 350 мВт та номіналу 4.7 В, цей стабілітрон є одним із найпопулярніших рішень для захисту входів 5-вольтової логіки (наприклад, плат Arduino) від перенапруги.

Основні технічні характеристики:

• Номінальна напруга стабілізації ($V_Z$): 4.7 В.

• Максимальна потужність розсіювання ($P_{tot}$): 350 мВт (0.35 Вт).

• Маркування: BZT52C4V7.

• Тип корпусу: SOD-123.

• Тип монтажу: SMD (для поверхневого монтажу).

Де найчастіше використовується:

• Захист цифрових входів мікроконтролерів (5V логіка) від перенапруги.

• Створення малопотужних джерел опорної напруги на 4.7 В.

• Захист USB-ліній передачі даних.

• Побудова параметричних стабілізаторів напруги у компактних блоках живлення.

Порада від майстра: Пам’ятайте два головні правила роботи зі стабілітронами. По-перше, для стабілізації напруги вони підключаються у зворотному напрямку: катод (позначений смужкою на корпусі) підключається до «плюса», а анод — до «мінуса». По-друге, стабілітрон категорично заборонено підключати до джерела напруги без струмообмежувального (баластного) резистора, підключеного послідовно! Без резистора діод пропустить через себе весь струм джерела і миттєво згорить через перевищення ліміту в 350 мВт.
