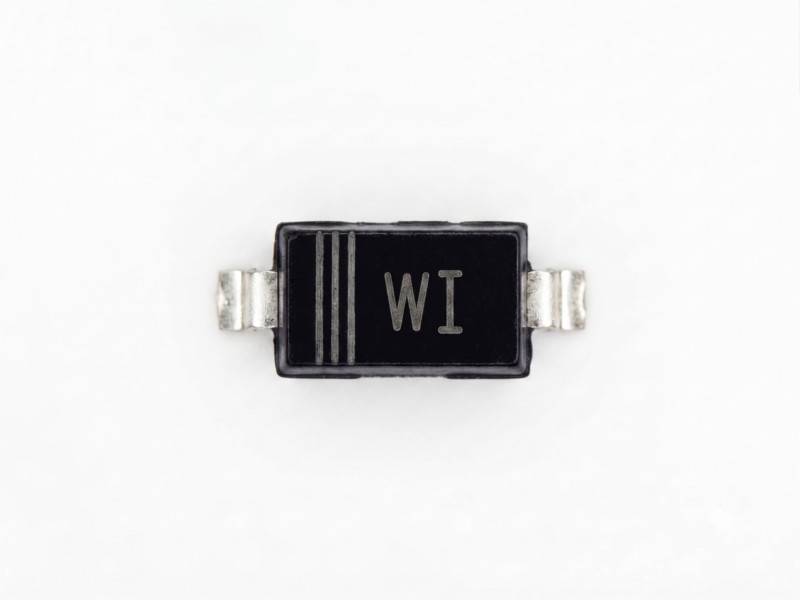

Стабілітрон 13V BZT52C13 SMD (350mW) діод Зенера, корпус SOD-123

Стабілітрон 13V BZT52C13 SMD (350mW) діод Зенера, корпус SOD-123

BZT52C13 — це надійний та популярний SMD-стабілітрон (діод Зенера), призначений для поверхневого монтажу. Він виконаний у мініатюрному корпусі SOD-123, що дозволяє суттєво економити місце на сучасних щільних друкованих платах. Головне завдання цього напівпровідникового компонента — підтримувати стабільну (опорну) напругу на рівні 13 В у електричному колі, а також захищати чутливі електронні компоненти від раптових стрибків напруги.

Завдяки потужності розсіювання 350 мВт, цей стабілітрон чудово підходить для більшості слабкострумових цифрових та аналогових схем, де потрібна компактність, надійність та висока точність стабілізації напруги.

Основні технічні характеристики:

• Номінальна напруга стабілізації ($V_Z$): 13 В.

• Максимальна потужність розсіювання ($P_{tot}$): 350 мВт (0.35 Вт).

• Маркування: BZT52C13.

• Тип корпусу: SOD-123.

• Тип монтажу: SMD (для поверхневого монтажу).

Де найчастіше використовується:

• Створення малопотужних джерел опорної напруги на 13 В.

• Захист входів мікроконтролерів, мікросхем та операційних підсилювачів від перенапруги.

• Захист затворів потужних польових (MOSFET) та IGBT транзисторів від пробою.

• Побудова параметричних стабілізаторів напруги у компактних блоках живлення.

Порада від майстра: Пам’ятайте два головні правила роботи зі стабілітронами. По-перше, для стабілізації напруги вони підключаються у зворотному напрямку: катод (позначений смужкою на корпусі) підключається до «плюса», а анод — до «мінуса». По-друге, стабілітрон категорично заборонено підключати до джерела напруги без струмообмежувального (баластного) резистора, підключеного послідовно! Без резистора діод пропустить через себе весь струм джерела і миттєво згорить через перевищення ліміту в 350 мВт.
