Sop Pc817 оптопара транзисторний вихід SMD

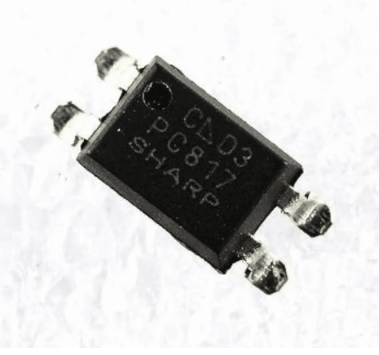

PC817 у SMD-корпусі (SOP-4) — це надзвичайно популярна оптоелектронна пара (оптопара), яка використовується для гальванічної розв’язок електричних кіл. Вона складається з інфрачервоного світлодіода на вході та кремнієвого фототранзистора на виході, розміщених у єдиному компактному мікрокорпусі для поверхневого монтажу. Компонент забезпечує надійну ізоляцію між низьковольтною керуючою електронікою (наприклад, мікроконтролерами) та високовольтними ланцюгами живлення, витримуючи напругу пробою ізоляції до 5 кіловольт.

Транзисторний вихід забезпечує високий коефіцієнт передачі струму (CTR) та дозволяє легко керувати логічними сигналами чи запускати схеми зворотного зв’язку. Формат SOP-4 економить простір на платі та підходить як для автоматичного, так і для ручного SMD-монтажу.

Основні технічні характеристики:

• Тип виходу: Фототранзистор.

• Тип корпусу: SOP-4 / SMD (для поверхневого монтажу).

• Максимальна напруга колектор-емітер (Vceo): 35 V.

• Максимальний струм колектора (Ic): 50 mA.

• Напруга ізоляції (Viso): до 5000 Vrms.

• Коефіцієнт передачі струму (CTR): від 50% до 600% (залежно від групи).

Де найчастіше використовується:

• Кола зворотного зв’язку в імпульсних блоках живлення (SMPS) та зарядних пристроях.

• Розв’язка сигналів у мікроконтролерних проєктах (Arduino, ESP32) та промисловій автоматиці.

• Захист чутливих входів від високовольтних імпульсів і перешкод.

• Ремонт побутової техніки, телевізорів, роутерів та комп’ютерної периферії.

Порада від майстра: Ремонтуючи імпульсний блок живлення, де часто виходить з ладу гальванічна розв’язка, пам’ятайте: оптопара PC817 є одною з найпоширеніших причин відсутності вихідної напруги. Перевірити її звичайним мультиметром на платі складно — краще мати простий тестер або замінити її на завідомо справну. При пайки SMD-корпусу SOP-4 феном стежте за температурою, оскільки пластмасовий корпус чутливий до перегріву. Також звертайте увагу на ключ (крапку-маркування виводу 1), щоб не переплутати полярність при монтажі.
