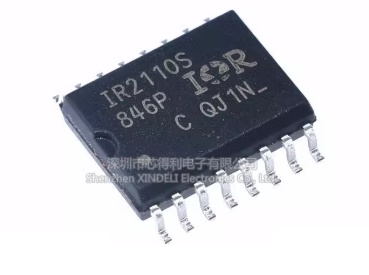

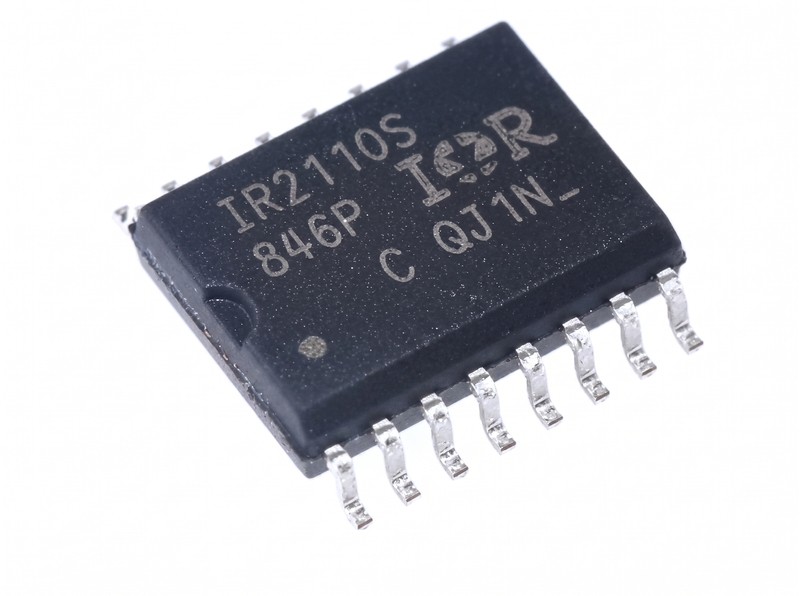

SMD IR2110STRPBF мікросхема напівмостовий драйвер MOSFET/IGBT 520V 2.5A SOIC-16

SMD IR2110STRPBF мікросхема напівмостовий драйвер MOSFET/IGBT 520V 2.5A SOIC-16

IR2110STRPBF — це високовольтний, високошвидкісний мікросхемний драйвер затворів з незалежними каналами верхнього та нижнього плеча (High-Side and Low-Side Driver), розроблений компанією Infineon (International Rectifier). Він створений для керування потужними польовими транзисторами (MOSFET) та біполярними транзисторами з ізольованим затвором (IGBT) у силових мостових і напівмостових схемах. Мікросхема витримує напругу плаваючого каналу до 500 Вольт і здатна видавати піковий вихідний струм до 2.5 Ампера (як на вмикання, так і на вимикання), що дозволяє швидко перезаряджати ємність затворів важких транзисторів.

Корпус SOIC-16 оптимізований для поверхневого монтажу (SMD) на друковану плату. Наявність логічних входів, сумісних зі стандартними ТТЛ/КМОП рівнями (від 3.3V до 15V), робить його зручним у керуванні безпосередньо від мікроконтролерів або DSP.

Основні технічні характеристики:

• Тип мікросхеми: Напівмостовий драйвер затворів (High-and-Low Side Driver).

• Максимальна робоча напруга (Offset Voltage): до 500V (у плаваючому контурі).

• Вихідний піковий струм (Sink/Source): 2.0A / 2.5A.

• Час затримки поширення сигналу: близько 120 нс.

• Тип корпусу: SOIC-16 (SMD для поверхневого монтажу).

Де найчастіше використовується:

• Імпульсні блоки живлення (SMPS) та потужні DC-DC перетворювачі.

• Інвертори напруги, сонячні станції та системи безперебійного живлення (ДБЖ / UPS).

• Частотні перетворювачі для керування потужними асинхронними та синхронними двигунами.

• Силові драйвери двигунів роботів та електротранспорту.

Порада від майстра: Будучи класичним і надзвичайно популярним драйвером, IR2110 дуже чутливий до розводки плати та паразитної індуктивності. При проектуванні друкованої плати обов’язково встановлюйте блокировочний керамічний конденсатор (наприклад, 1 мкФ) якомога ближче до виводів живлення VCC та COM, а також ретельно підбирайте бутстрепний діод і конденсатор (Bootstrap) для живлення верхнього плеча. Слідкуйте за фронтами керуючих сигналів, щоб уникнути сквозних струмів у напівмості.
