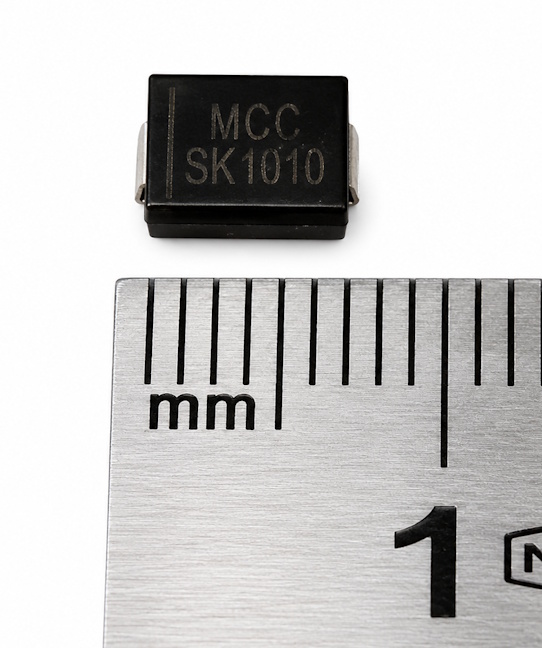

SK1010 10A 100V діод Шотткі DO-214AB

Діод Шоттки SK1010 (10A, 100V) SMC / DO-214AB

SK1010 — це потужний поверхнево-монтажний (SMD) діод Шоттки, розроблений для швидкого випрямлення та перетворення енергії у низьковольтних високочастотних колах. Головна перевага діодів Шоттки — надзвичайно низьке падіння напруги на відкритому переході (у порівнянні зі звичайними кремнієвими діодами), що суттєво зменшує втрати енергії та підвищує загальний ККД пристрою. Компонент здатний пропускати прямий струм до 10 Ампер і витримувати зворотну напругу до 100 Вольт.

Діод виконаний у міцному пластмасовому корпусі SMC (DO-214AB), оптимізованому для поверхневого монтажу (SMD) на друковану плату методом пайки оплавленням або повітряним феном. Велика площа металевих виводів забезпечує хороший тепловідвід прямо у фольгу платні.

Основні технічні характеристики:

• Тип діода: Діод Шоттки (Schottky Barrier Diode).

• Максимальна зворотна напруга (Vrrm): 100V.

• Максимальний прямий струм (If(av)): 10A.

• Падіння прямої напруги (Vf): Низьке (зменшує нагрів на великих струмах).

• Тип корпусу: SMC / DO-214AB (SMD для поверхневого монтажу).

Де найчастіше використовується:

• Імпульсні блоки живлення (SMPS), адаптери живлення та зарядні пристрої.

• Високоефективні DC-DC перетворювачі напруги та знижувальні модулі (Buck converters).

• Захист від зворотної полярності у низьковольтних колах живлення.

• Автомобільна електроніка та світлодіодне (LED) обладнання.

Порада від майстра: Попри те, що діод розрахований на струм до 10А, пам’ятайте про обмеження SMD-монтажу: нагрів плати безпосередньо залежить від площі мідних полігонів (тепловідводів), до яких припаяні виводи компонента. Якщо ви навантажуєте SK1010 на близькі до максимальних значення, робіть широкі мідні дорожки або використовуй переходні отвори (vias) для відведення тепла на зворотний бік плати. Також зважайте на напругу 100V — у індуктивних колах слідкуйте за викидами напруги, щоб вони не перевищували цей поріг.
