Штекер 4pin 3.5 мм jack аудіо стерео

Штекер 4pin 3.5 мм jack аудіо стерео

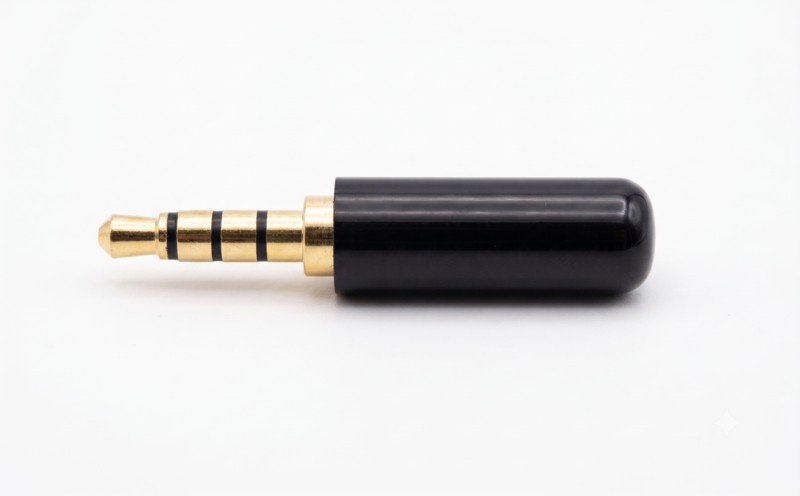

Розбірний 4-контактний аудіоштекер 3.5 мм (стандарт TRRS) — це спеціалізований роз’єм для одночасної передачі стереосигналу та сигналу мікрофона (або відеосигналу). Абревіатура TRRS розшифровується як Tip-Ring-Ring-Sleeve (кінчик, два кільця та основа). Цей штекер є абсолютно необхідним для ремонту сучасних комп’ютерних та мобільних гарнітур (навушників із вбудованим мікрофоном), ігрових навушників, а також композитних AV-кабелів.

Конструкція штекера передбачає чотири незалежні контактні пелюстки під пайку, які надійно приховані під захисним розбірним корпусом (накручується по різьбі). Найдовший контакт зазвичай оснащений спеціальним механічним затискачем для фіксації зовнішньої оболонки кабелю. Це знімає навантаження з місць пайки при випадкових ривках шнура, гарантуючи довговічність відремонтованого пристрою.

Основні технічні характеристики:

• Тип роз’єму: Аудіо/відео штекер 3.5 мм (mini-jack, male / тато).

• Формат: TRRS (4 контакти) — стерео + мікрофон.

• Тип монтажу: Під пайку (на кабель).

• Виконання: Прямий, розбірний корпус.

• Призначення: Передача аудіосигналу з мікрофоном або композитного відео.

Де найчастіше використовується:

• Ремонт дротових мобільних гарнітур та ігрових навушників із мікрофоном.

• Виготовлення перехідників для підключення мікрофонів-петличок до смартфонів.

• Заміна штекерів на AV-кабелях (на 3 тюльпани) для Т2-приставок, Android TV-боксів чи старих відеокамер.

• Підключення специфічної техніки, терміналів оплати або діагностичних автосканерів.

Порада від майстра: Пайка 4-контактного штекера вимагає терпіння, адже контакти розташовані дуже щільно. По-перше, класика: надягніть корпус штекера на кабель до того, як візьмете паяльник! По-друге, пам’ятайте про стандарти розпіновки. Сучасна техніка (Apple, Android, нові ПК) використовує стандарт CTIA: Кінчик (Tip) — Лівий, Кільце 1 (Ring 1) — Правий, Кільце 2 (Ring 2) — Земля (GND), Основа (Sleeve) — Мікрофон. Старі пристрої використовували стандарт OMTP, де Земля і Мікрофон поміняні місцями. Обов’язково продзвоніть мультиметром залишки старого (відрізаного) штекера перед пайкою нового. Працюйте паяльником дуже швидко (1-2 секунди на контакт), щоб не розплавити тонкі пластикові кільця-ізолятори між пінами.
