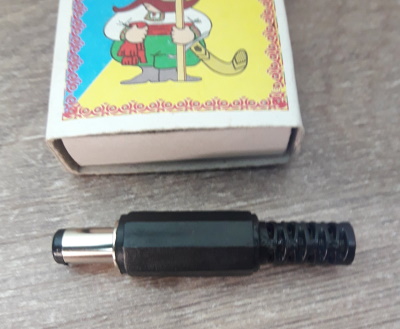

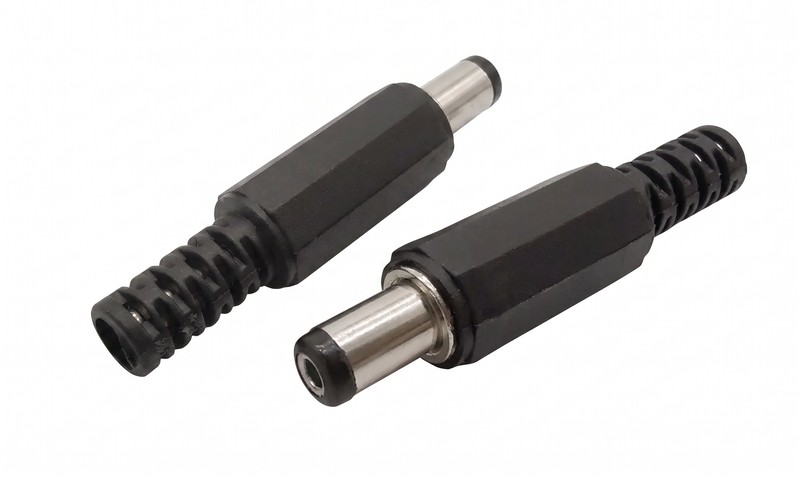

Штекер 2.1 DC живлення 5.5*2.1 мм

Штекер 2.1 DC живлення 5.5*2.1 мм

Штекер живлення DC стандарту 5.5×2.1 мм — це найрозповсюдженіший і найбільш універсальний роз’єм для передачі постійного струму (DC) у сучасній електроніці. Він використовується повсюди: від блоків живлення Wi-Fi роутерів і світлодіодних стрічок до систем відеоспостереження та контролерів Arduino. Цей штекер призначений для виготовлення нових, подовження або ремонту пошкоджених кабелів живлення.

Конструкція роз’єму складається з металевої контактної групи під пайку та захисного пластикового (або металевого) корпусу. Корпус накручується по різьбі після припаювання дротів, надійно ізолюючи контакти та захищаючи кабель від зламів завдяки спеціальному гнучкому хвостовику. Довгий зовнішній контакт («пелюстка») одночасно виконує роль мінусової клеми та механічного затискача, який жорстко фіксує кабель всередині штекера.

Основні технічні характеристики:

• Тип роз’єму: Штекер живлення DC (male / тато).

• Зовнішній діаметр штекера: 5.5 мм.

• Внутрішній діаметр (центральний пін): 2.1 мм.

• Тип монтажу: Під пайку (на кабель).

• Максимальна напруга/струм: Зазвичай до 24В / до 3А–5А.

• Матеріал: Металеві контакти / пластиковий захисний корпус.

Де найчастіше використовується:

• Ремонт кабелів живлення для Wi-Fi роутерів, модемів та світлодіодних (LED) стрічок.

• Побудова магістралей живлення для камер відеоспостереження (CCTV).

• Підключення різноманітних модулів Arduino, мікроконтролерів та педалей гітарних ефектів.

• Створення саморобних перехідників від акумуляторів або Power Bank (кабелі-тригери).

Порада від майстра: Головна проблема цього штекера — його візуальна ідентичність зі стандартом 5.5×2.5 мм (який часто застосовується у потужних блоках живлення, наприклад, для ноутбуків). Якщо ви спробуєте вставити штекер 5.5×2.1 мм у гніздо з товстим центральним піном (2.5 мм), він просто не влізе. Якщо ж навпаки (штекер 2.5 у гніздо 2.1), контакт буде нещільним, що неминуче призведе до іскріння, нагрівання і розплавлення роз’єму. Завжди перевіряйте специфікацію пристрою! І ще одне золоте правило новачка під час пайки: спочатку надягніть пластиковий ковпачок на дріт, і лише потім паяйте контакти (плюс — на коротку центральну клему, мінус — на довгу зовнішню).
