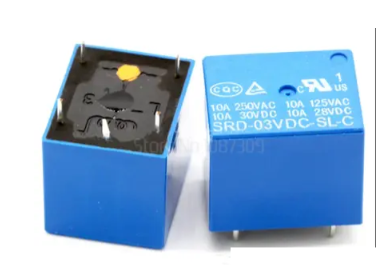

Реле 3 вольта SRD-03VDC-SL-C, 10A, 5 pin

Реле 3 вольта SRD-03VDC-SL-C, 10A, 5 pin

Електромагнітне реле SRD-03VDC-SL-C — це класичний та надійний комутаційний елемент, призначений для управління потужними електричними приладами (до 220В) за допомогою слабкострумового керуючого сигналу. Головною особливістю цієї моделі є напруга спрацьовування котушки — 3 Вольта. Це робить реле ідеальним для роботи в парі з сучасними мікроконтролерами (ESP8266, ESP32, Raspberry Pi), які мають логічні рівні 3.3V, без необхідності використання додаткових підвищуючих перетворювачів.

Реле має 5 контактів: два для живлення керуючої котушки та три для силової лінії (загальний, нормально розімкнутий та нормально замкнутий). Внутрішні силові контакти розраховані на комутацію струму до 10 Ампер, що дозволяє безпечно вмикати освітлення, нагрівальні елементи, насоси або двигуни потужністю до 2 кВт.

Основні технічні характеристики:

• Модель: SRD-03VDC-SL-C.

• Напруга керування (котушка): 3 В (DC).

• Максимальний струм навантаження: 10 А (при 250V AC або 30V DC).

• Кількість контактів: 5 pin (формат SPDT – перекидний контакт).

• Тип монтажу: Установлення в отвори на плату (THT).

• Матеріал корпусу: Герметичний пластик.

Де найчастіше використовується:

• Проєкти «Розумного дому» на базі контролерів з логікою 3.3V (NodeMCU, ESP32).

• Створення саморобних релейних модулів для управління побутовою технікою.

• Радіоаматорська автоматика (полив рослин, відкриття замків, вентиляція).

• Ремонт побутової електроніки та плат управління котлами.

Порада від майстра: Оскільки це реле працює від 3 Вольт, є велика спокуса підключити його котушку безпосередньо до виходу (GPIO) вашого мікроконтролера. Ніколи так не робіть! Для спрацьовування котушці потрібен струм близько 100-120 мА, тоді як вивід ESP32 чи Arduino видає максимум 20-40 мА. Пряме підключення миттєво спалить порт. Завжди використовуйте транзистор (наприклад, 2N2222) для посилення сигналу, а також паралельно котушці реле обов’язково ставте захисний діод (катод до плюса), щоб зворотний струм самоіндукції не пробив транзистор під час вимкнення.
