Мікросхема NE555 DIP-8 таймер інтегральний прецизійний

Мікросхема NE555 DIP-8 таймер інтегральний прецизійний

NE555 — це справжня легенда у світі електроніки. Цей прецизійний інтегральний таймер є одним із найпопулярніших, найдешевших та найбільш універсальних компонентів за всю історію радіотехніки. Мікросхема здатна генерувати точні тимчасові затримки (працювати як реле часу) або стабільні прямокутні імпульси різної частоти та шпаруватості (працювати як генератор/осцилятор).

Завдяки високому вихідному струму (до 200 мА), таймер NE555 може безпосередньо керувати потужними навантаженнями: яскравими світлодіодами, невеликими реле, динаміками або транзисторами без використання додаткових підсилювачів. Корпус DIP-8 ідеально підходить для монтажу в отвори, паяння на макетних платах або встановлення в панельку.

Основні технічні характеристики:

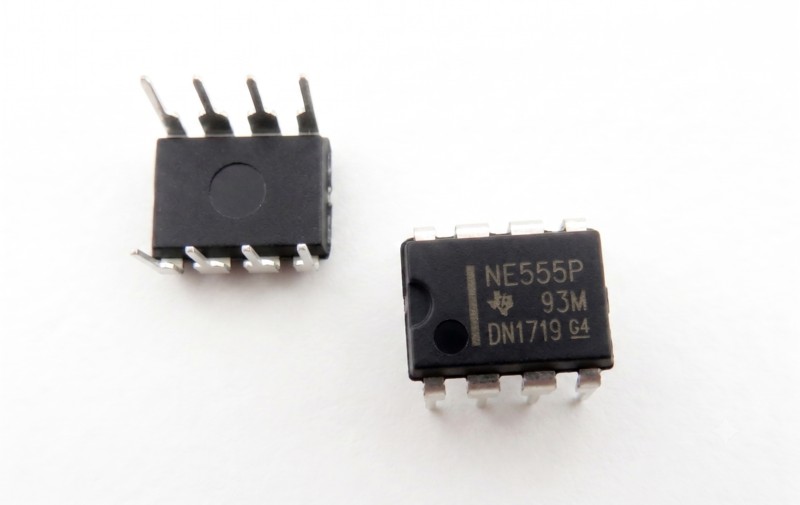

• Модель: NE555 (маркування на фото NE555P)

• Тип корпусу: DIP-8 (вивідний)

• Діапазон робочої напруги: від 4.5 В до 15 В (DC)

• Максимальний вихідний струм: 200 мА

• Режими роботи: Моностабільний (таймер), астабільний (генератор імпульсів), бістабільний (тригер).

• Робоча температура: від 0°C до +70°C

Де найчастіше використовується:

• ШІМ-регулятори: Створення простих та надійних регуляторів яскравості світла (димерів) або швидкості обертання двигунів (PWM).

• Генератори тактових імпульсів: Ідеально працює в парі з десятковим лічильником CD4017 для створення ефекту “бігучих вогнів”.

• Реле часу та затримки: Включення або вимкнення приладів на заданий проміжок часу.

• Звукові генератори: Створення сирен, метрономів, електронних дзвінків та синтезаторів звуку.
