Мікросхема LM338, регульований лінійний стабілізатор напруги 5A (корпус TO-220)

Мікросхема LM338, регульований лінійний стабілізатор напруги 5A (корпус TO-220)

LM338 — це потужний, універсальний та високонадійний регульований лінійний стабілізатор напруги. По суті, це «старший брат» легендарної мікросхеми LM317, але розрахований на значно більші навантаження. Здатність витримувати постійний робочий струм до 5 Ампер (і короткочасні піки до 7А) робить цей компонент ідеальним вибором для побудови потужних і при цьому дуже «чистих» (без імпульсних завад) джерел живлення.

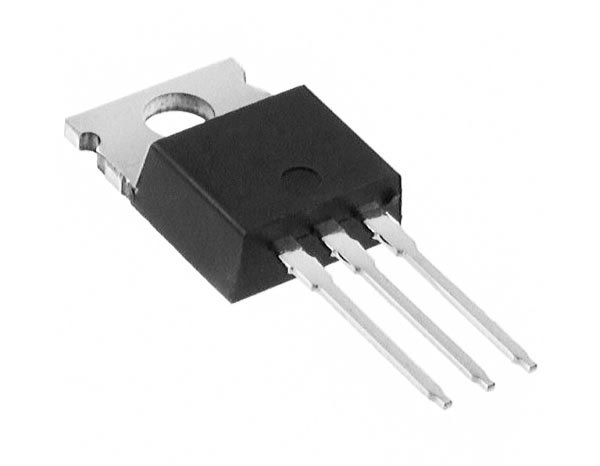

Мікросхема виконана у стандартному корпусі TO-220, який зручно монтувати на радіатор. Напруга на виході дуже легко і плавно налаштовується в широкому діапазоні (від 1.2 В до 32 В) за допомогою звичайного резистивного дільника (всього два зовнішні резистори). Також LM338 має вбудований захист від короткого замикання та теплового перевантаження, що робить її практично “невмирущою” при правильній експлуатації.

Основні технічні характеристики:

• Тип мікросхеми: Регульований лінійний стабілізатор (Linear Voltage Regulator).

• Діапазон вихідної напруги: 1.2 В – 32 В (налаштовується).

• Максимальний вихідний струм: 5 А (постійний).

• Максимальна різниця напруг (Вхід-Вихід): 35 В.

• Тип корпусу: TO-220 (з отвором для кріплення на радіатор).

• Захист: Вбудований тепловий захист та обмеження струму при короткому замиканні.

Де найчастіше використовується:

• Побудова потужних лабораторних блоків живлення з плавним регулюванням.

• Створення якісних джерел живлення для чутливої аудіоапаратури (підсилювачів), де неприпустимі шуми від імпульсних перетворювачів.

• Проєктування зарядних пристроїв для свинцево-кислотних та літієвих акумуляторів.

• Керування яскравістю потужних світлодіодів і галогенних ламп.

Порада від майстра: Обов’язково пам’ятайте про фізику лінійних стабілізаторів: уся «зайва» напруга перетворюється на тепло! Якщо ви подаєте на вхід 24 В, а на виході налаштували 5 В і підключили навантаження 3 А, мікросхемі доведеться розсіяти 57 Вт тепла (це дуже багато). Тому для роботи зі струмами понад 1.5 А обов’язково встановлюйте LM338 на масивний алюмінієвий радіатор із використанням термопасти. Ізоляційна прокладка також не завадить, оскільки металева спинка мікросхеми (фланець) з’єднана з виходом (Vout).
