L7812CV лінійний стабілізатор напруги 12В 1.5А TO-220

L7812CV лінійний стабілізатор напруги 12В 1.5А TO-220

L7812CV — це класична та надзвичайно надійна мікросхема лінійного стабілізатора напруги позитивної полярності. Її головна функція полягає у перетворенні високої або нестабільної вхідної напруги (до 35 Вольт) в ідеально чисті, стабільні 12 Вольт. Оскільки це лінійний стабілізатор, обов’язковою умовою для його правильної роботи є те, що вхідна напруга завжди має бути вищою за вихідну (бажано мінімум на 2-2.5 Вольта, тобто від 14.5В і вище).

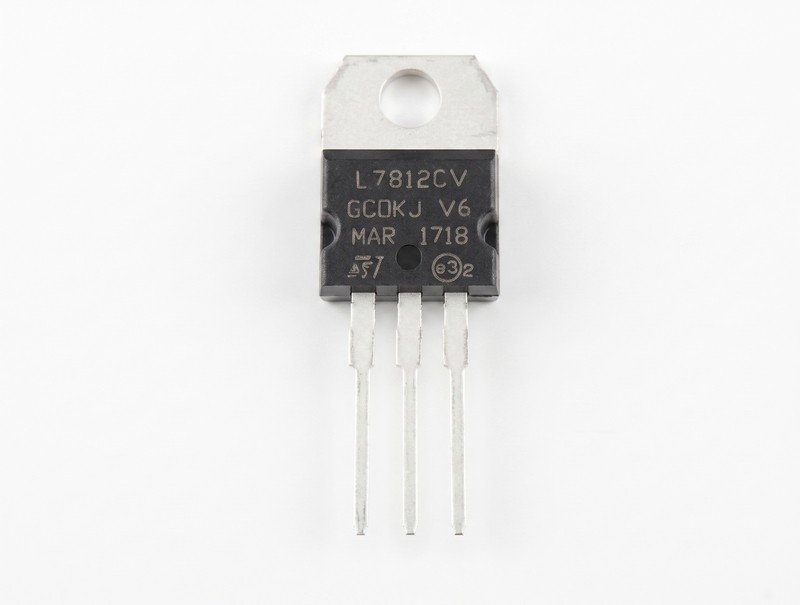

Мікросхема виконана у стандартному корпусі TO-220 для вивідного монтажу, який має металеву підложку з отвором для зручного кріплення на радіатор. L7812CV відрізняється високою надійністю завдяки вбудованим механізмам захисту: вона має внутрішнє обмеження струму (захист від короткого замикання) та автоматично вимикається, якщо температура кристала перевищує критичні значення (термозахист).

Основні технічні характеристики:

• Тип мікросхеми: Лінійний стабілізатор напруги.

• Модель: L7812CV (або просто 7812).

• Вихідна напруга: 12 В (стабілізована).

• Максимальний вихідний струм: до 1.5 А (за умови використання масивного радіатора).

• Гранична вхідна напруга: до 35 В.

• Обов’язкова умова: Вхідна напруга має бути мінімум на 2-2.5В вищою за вихідну (Vin > 14.5V).

• Тип корпусу: TO-220 (наскрізний монтаж).

• Захист: Від теплового перевантаження та короткого замикання.

Де найчастіше використовується:

• Живлення 12-вольтових реле, датчиків та модулів в системах промислової автоматики з шиною 24В.

• Перетворення напруги в бортовій мережі вантажних автомобілів (з 24В у 12В для живлення магнітол чи аксесуарів).

• Створення високоякісних блоків живлення для аналогової та аудіоапаратури (де неприпустимі шуми імпульсних перетворювачів).

• Ремонт побутової техніки та виготовлення лабораторних джерел живлення.

Порада від майстра: Хоча в характеристиках гордо заявлено 1.5 Ампера, пам’ятайте про фізику лінійного стабілізатора. Уся “зайва” напруга перетворюється ним на тепло! Наприклад, якщо ви підключаєте цю мікросхему в бортову мережу вантажівки (24 Вольта), щоб отримати 12 Вольт при струмі всього 1 Ампер, на мікросхемі буде розсіюватися цілих 12 Ватт тепла ( (24В – 12В) * 1А = 12Вт ). Без величезного радіатора вона миттєво перегріється і піде в захист. Якщо різниця напруг велика, краще використовуйте імпульсні перетворювачі (DC-DC) типу LM2596. І традиційно: не забувайте про обв’язку з керамічних або плівкових конденсаторів (0.33 мкФ на вхід і 0.1 мкФ на вихід) якомога ближче до ніжок, інакше стабілізатор може самозбуджуватися!
