Кнопка KW11 мікроперемикач кінцевий з роликом 3 контакти

Кнопка KW11 мікроперемикач кінцевий з роликом 3 контакти

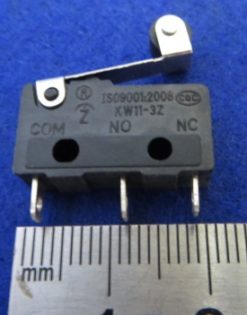

Мікроперемикач серії KW11-N — це компактний електромеханічний датчик (кінцевик), призначений для визначення крайніх положень рухомих механізмів, замикання або розмикання електричних кіл при фізичному контакті з об’єктом. Головна конструктивна особливість цієї моделі — металевий важіль, на кінці якого встановлено мініатюрний ролик. Завдяки ролику тертя між механізмом, що наїжджає на кнопку, та самим важелем зводиться до мінімуму, що значно подовжує механічний ресурс деталі.

Деталь оснащена 3 контактами (схема SPDT), що робить її універсальною. Вона може працювати як на замикання кола при натисканні, так і на його розмикання, або ж перемикати сигнал між двома різними лініями. Корпус виготовлений з міцного діелектричного пластику та має два наскрізні отвори для надійної фіксації гвинтами.

Основні технічні характеристики:

• Модель: KW11-N.

• Тип механізму: Кінцевий вимикач (мікроперемикач).

• Тип штовхача: Металевий важіль (лапка) з роликом.

• Кількість контактів: 3 (COM, NO, NC).

• Електрична схема: SPDT (однополюсний перемикач на два напрямки).

• Робочі параметри (номінал): зазвичай до 5A 250V AC.

• Призначення: Фізичний контроль положення рухомих деталей.

Де найчастіше використовується:

• Кінцеві датчики (Endstops) осей у 3D-принтерах та малогабаритних ЧПУ-станках.

• Датчики закриття дверцят у мікрохвильових печах та іншій побутовій техніці.

• Системи промислової автоматики, конвеєри, роботизовані механізми.

• Автомобільна електроніка (датчики відкриття капота, багажника).

Порада від майстра: Найважливіше при роботі з цим мікроперемикачем — правильно зрозуміти маркування його трьох ніжок. COM (Common) — це загальний базовий контакт, куди завжди приходить сигнал. NO (Normally Open) — нормально розімкнутий контакт (ланцюг замикається тільки тоді, коли ви натиснули на ролик). NC (Normally Closed) — нормально замкнутий контакт (ланцюг розривається при натисканні). Якщо ви встановлюєте цей кінцевик на 3D-принтер або ЧПУ-станок, завжди використовуйте схему підключення через контакти COM та NC! Це базове правило безпеки: якщо дріт відпаде або переб’ється в процесі роботи, плата управління одразу побачить розрив ланцюга і зупинить двигун. Якщо ж підключити через NO, при обриві дроту станок не дізнається про досягнення краю і просто зламає власну механіку.
